README.md

SMUC2

Оцифрованная мной в EasyIDA схема контроллера SMUC2.

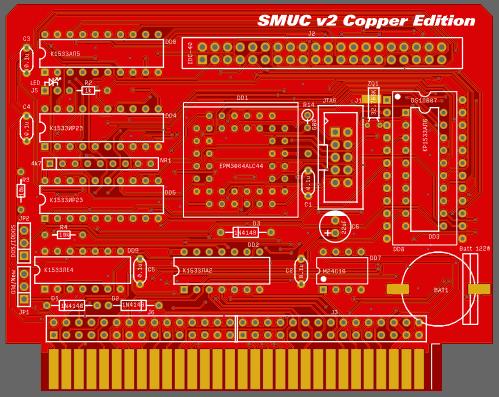

Схема, практически соответствует оригинальным герберам с исправлением замеченных ошибок. Печатная плата немного доработана, укорочены дорожки, передвинуты некоторые элементы, для более удобного монтажа, плата залита земляными полигонами. Шаг ламелей краевого разъема 2.54мм под современные разъемы SL60 и SL62.


Схема и печатная плата Герберы Исходники для EasyEDA
