PentoGraf-Pentagon-1024k
Pentagon ZX Spectrum clone on SRAM with TurboSound and NemoBus in Leningrad-2 (Aurora) form-factor.
🛠️ PentoGraf (Pentagon Clone by Alex-2-Graf)
После успешного запуска Leningrad-2-48k и Leningrad-2-128k-SRAM встал вопрос с проигрыванием демок.
Все мы знаем, что большинство демосценеров пишут демо под клон Пентагона.
📜 Историческая справка / History
Pentagon (Пентагон) — самый популярный и культовый советский клон ZX Spectrum, разработанный в Москве в районе 1989–1990 годов. В отличие от оригинального британского компьютера, Пентагон обладал уникальным таймингом экрана (320 строк в кадре вместо 312 и 71680 тактов за интру вместо 69888).
Именно эти «неправильные» тайминги дали процессору больше времени на выполнение кода во время прерывания.
Это сделало Пентагон мировым эталоном для создания сложнейших графических и музыкальных демо (Demoscene).
До сих пор 99% всех графических эффектов и мультиколоров на постсоветском пространстве пишутся строго под архитектуру Пентагона.
Многие предлагали просто переделать тайминги под Пентагон на Авроре.
Но тогда это будет уже не Ленинград2, но ещё и не Пентагон.
Был выбран другой путь.
PentoGraf — авторская модификация культового клона ZX Spectrum «Пентагон».
Проект является прямым продолжением платы Aurora (Ленинград-2 128k SRAM) и переносит легендарную демосценическую архитектуру в компактные габариты и форм-фактор «Ленинграда».
PentoGraf — это дань уважения легенде, выполненная на надежной статической памяти (SRAM) и упакованная в эргономичные размеры платы «Аврора».
💾 Основные особенности
- Совместимость: Полное совпадение размеров, крепежных отверстий и разъемов с платой «Аврора» (Ленинград-2). Подходит в те же корпуса, совместима с оригинальными клавиатурами.
- База компонентов: 100% классическая мелкая логика («рассыпуха») серий К1533/К555 без использования CPLD/FPGA.
- Память: 1024 КБ статического ОЗУ (SRAM) «на борту», что избавляет от проблем со сложной и ненадежной динамической памятью (РУ5/РУ7).
- Звук: Интегрированная двухчиповая звуковая система TurboSound (два чипа AY-3-8910/YM2149F).
- Модернизация: Полностью удален громоздкий классический контроллер дисковода (FDD).
- Расширение: Установлен один системный слот NemoBus для подключения современных периферийных устройств (DivMMC, BDI, PiCard, ZXKM, GeneralSound, ZX-Multisound и др.).

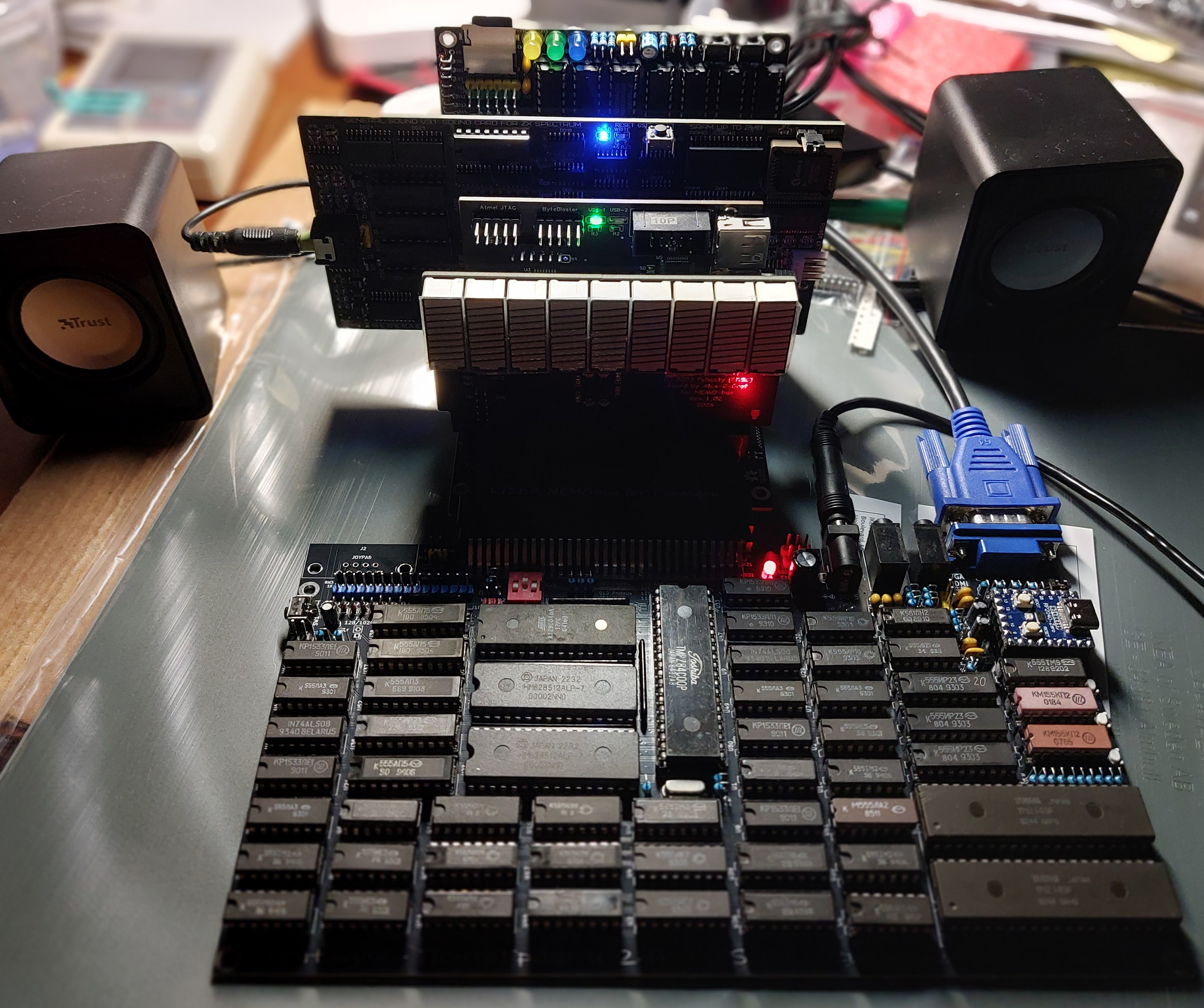

- RIZER: Также возможно расширение через Rizer до 4-х устройств

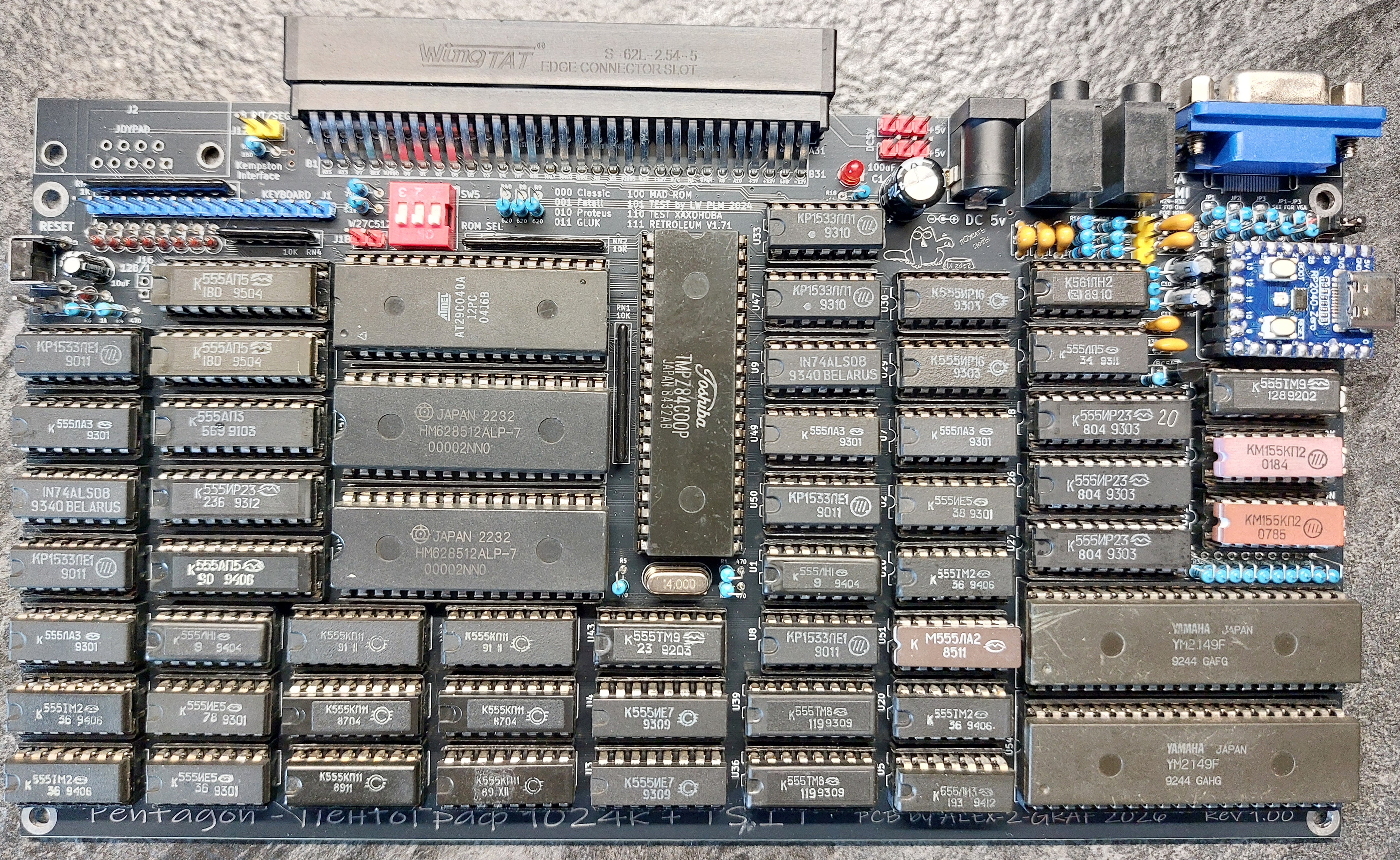

В результате на свет появился PentoGraf iBOM 1.01 Схема Gerber
Серия ёлок iBOM х4 Схема
RIZER x4
RIZER x3
RIZER x2
RIZER x1

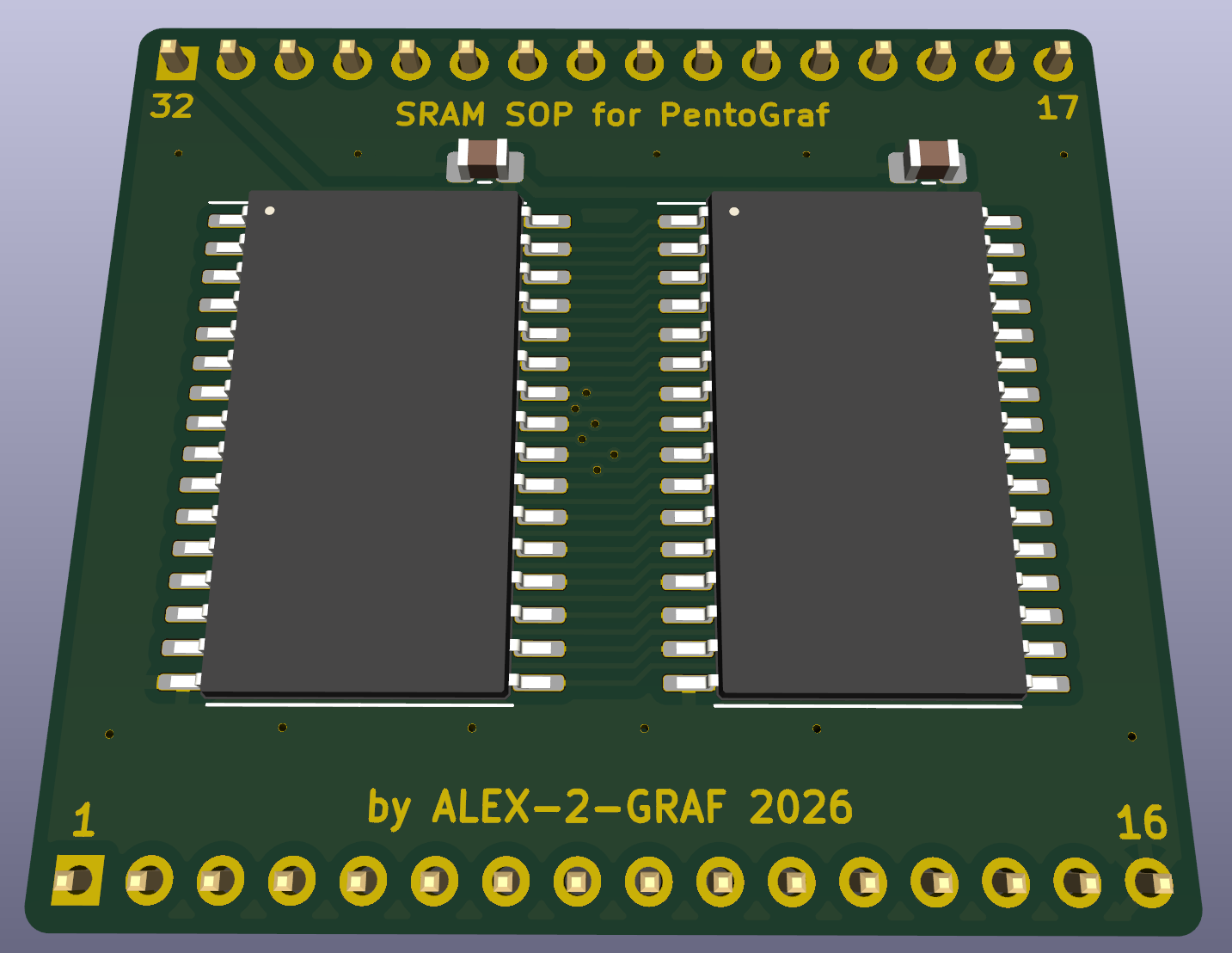

Предусмотрено использование памяти в корпусах SOP через переходник Gerber
Клавиатура

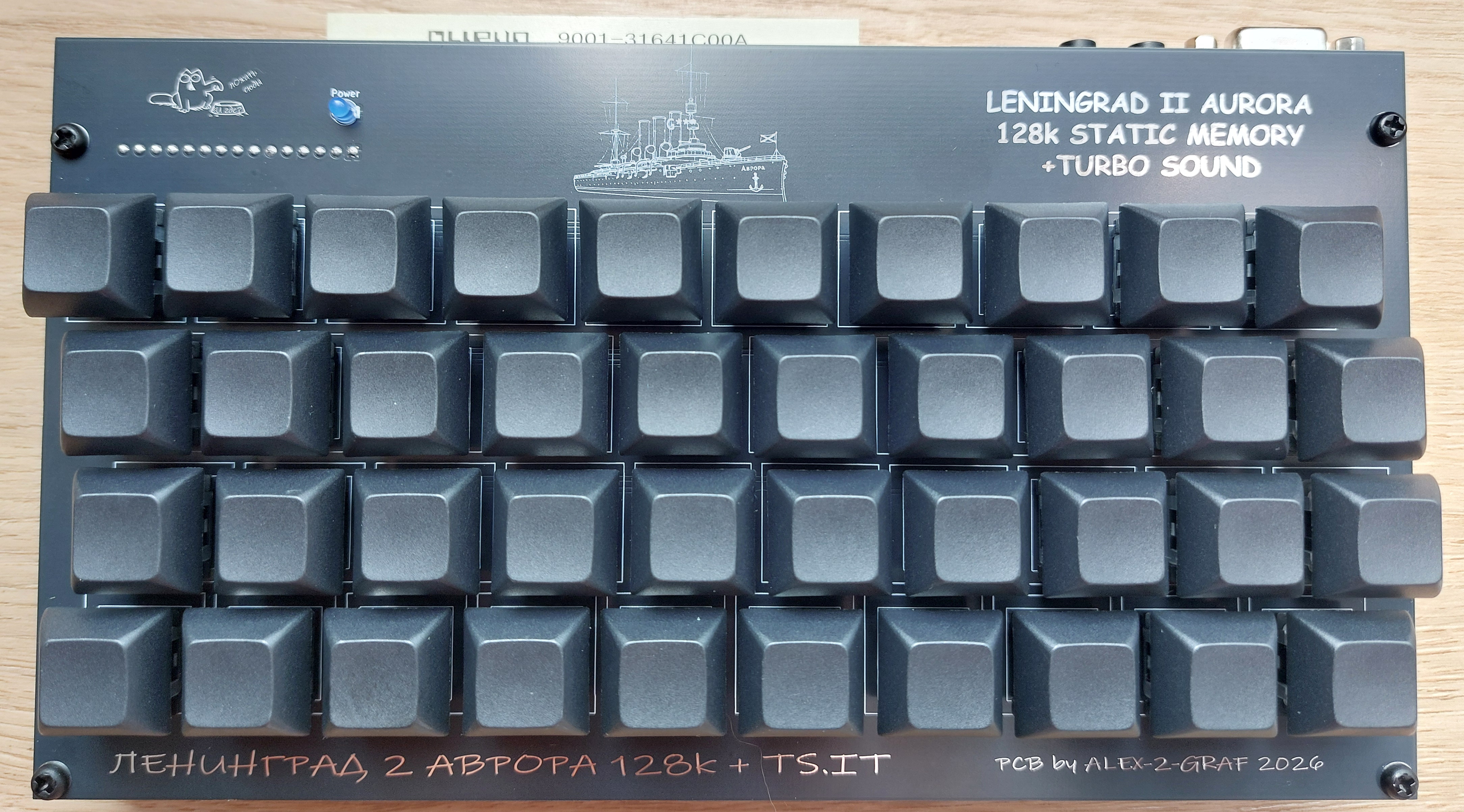

Как упоминалось выше можно использовать клавиатуру от Авроры Leningrad-2-128k-SRAM
Корпус

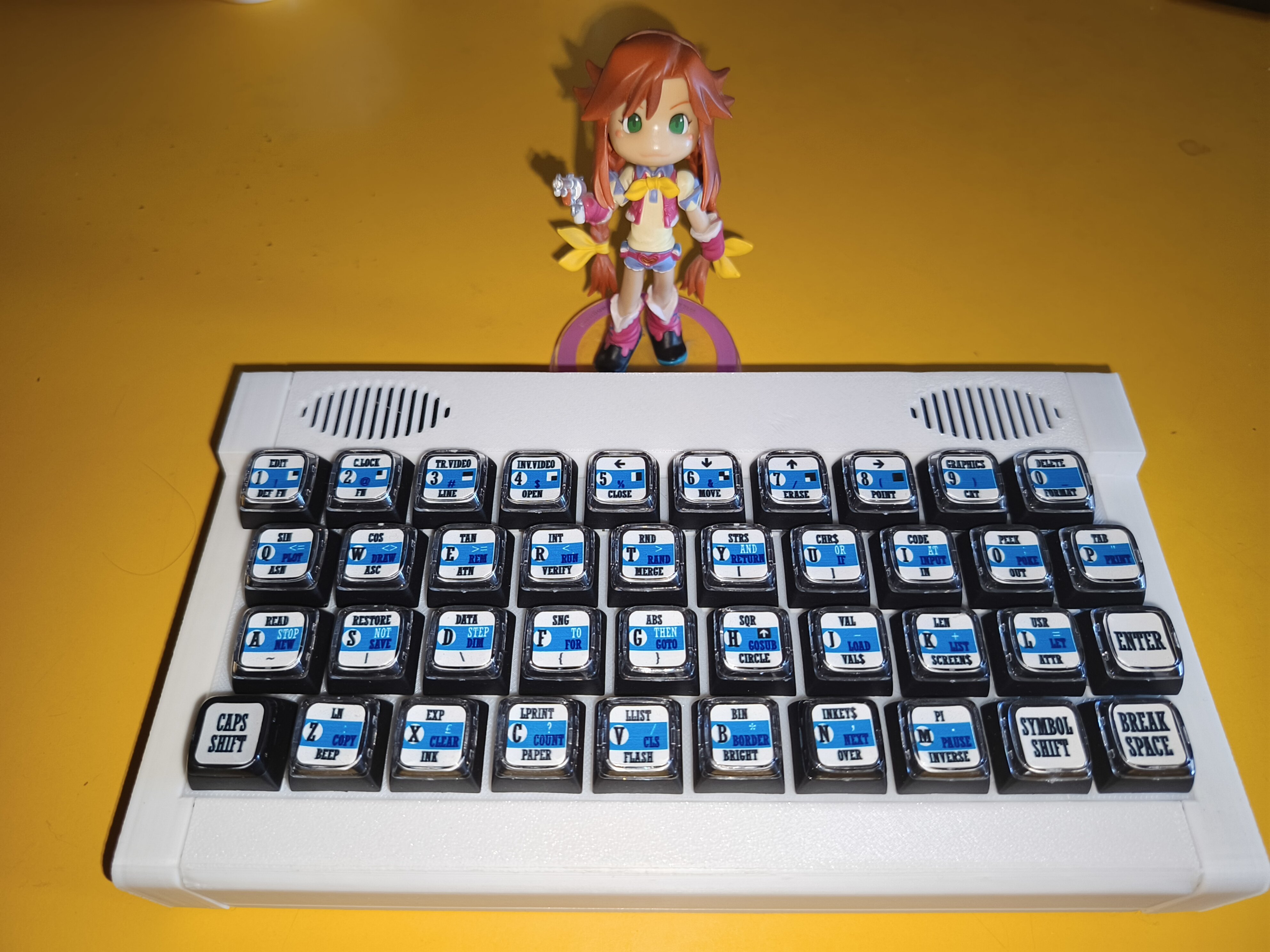

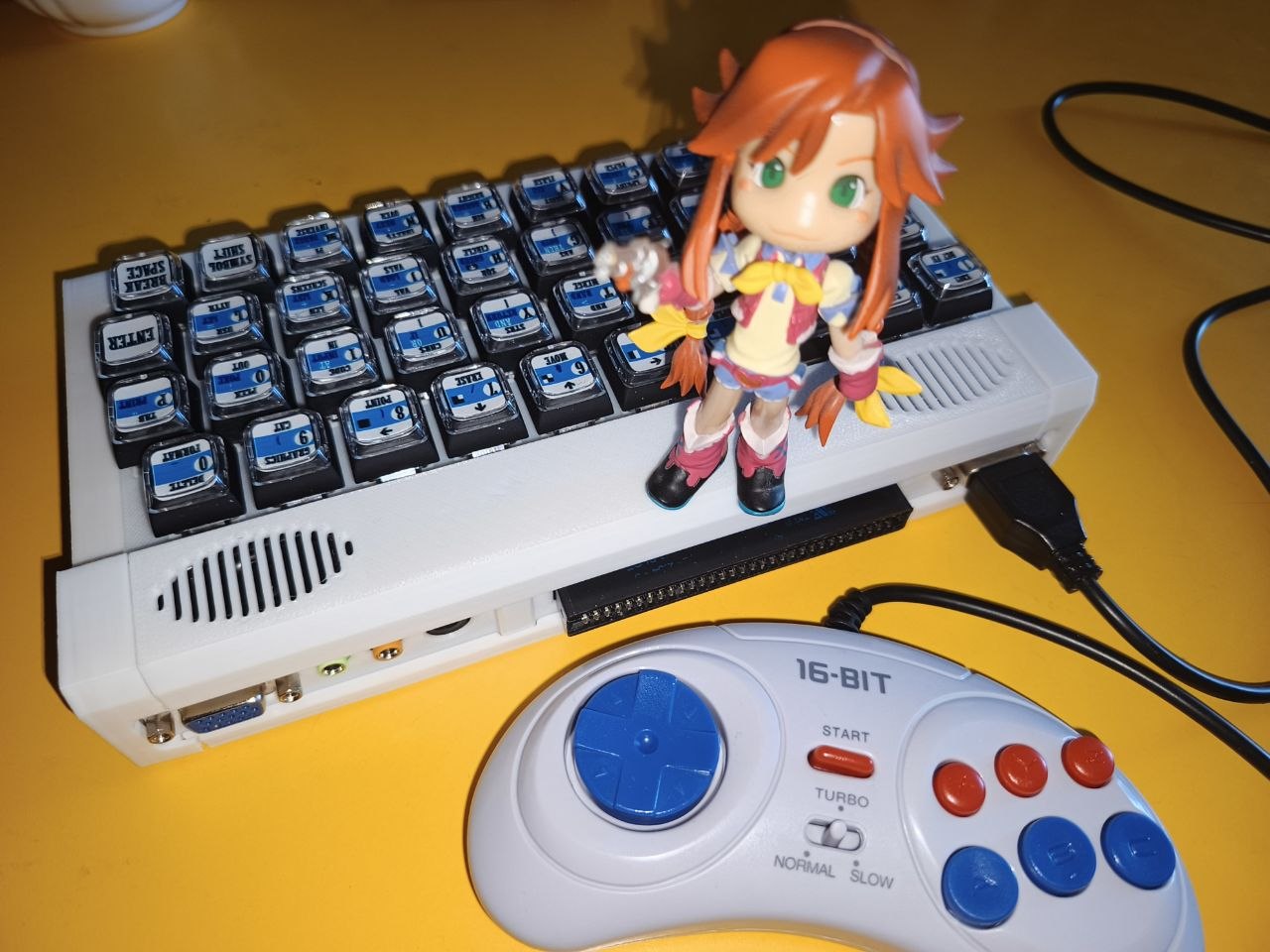

Наш коллега EvilUnyuu любезно предоставил файлы для печати корпуса. ТУТ
Больше фото ТУТ
Напомню, что корпус отлично подойдёт и для Авроры Leningrad-2-128k-SRAM и для Leningrad-2-48k
Сборка
Как правило, сборка и наладка проблем не вызывают.
Хотя всё же проясним назначение перемычек.

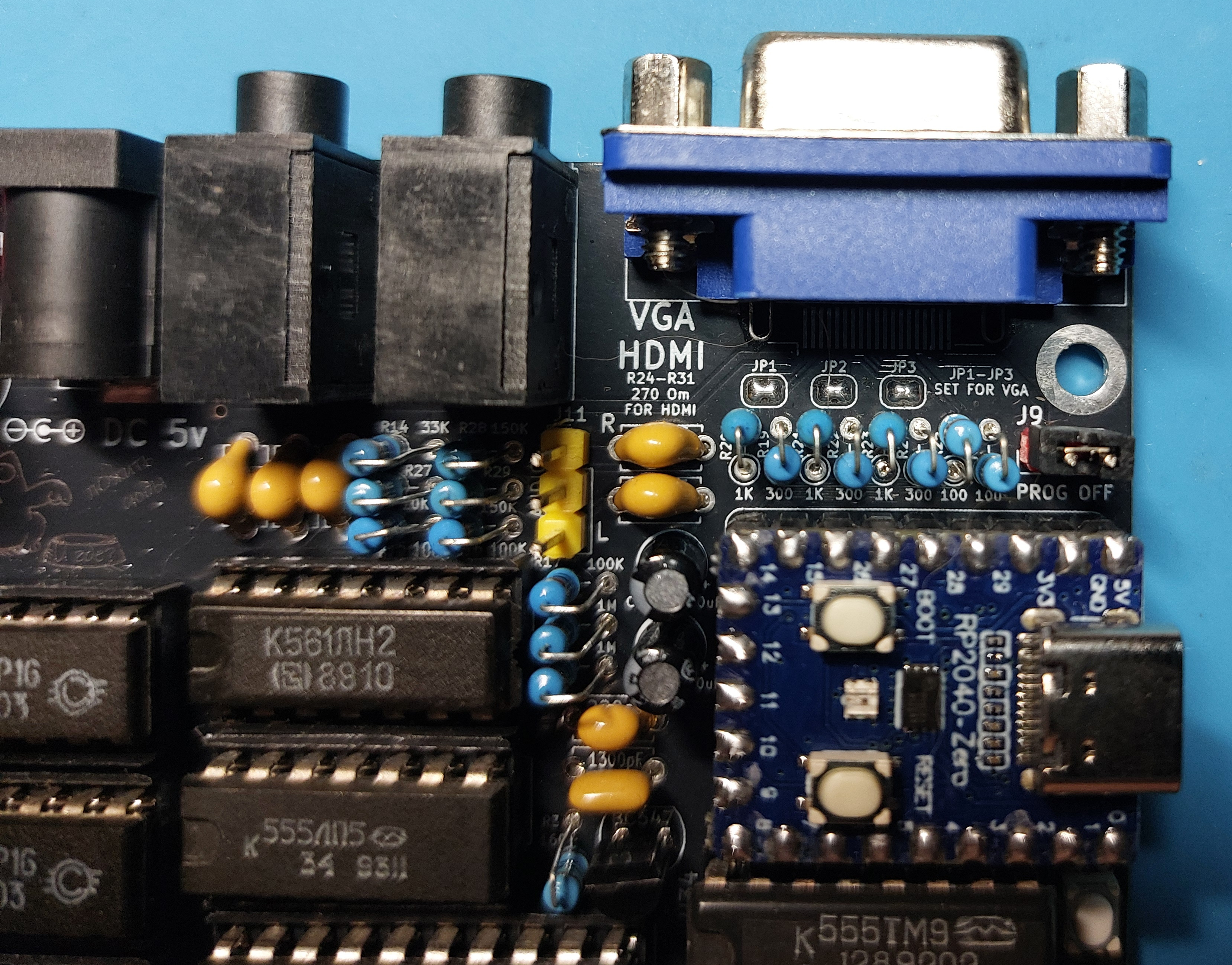

JP1, JP2 и JP3 замыкаются в случае установки VGA-разъёма.
При установке HDMI замыкать их не надо.
Но при этом все резисторы R24-31 заменяются на 270 Ом.
Джампер J9 необходим для снятия питания с RP2040-Zero при перепрошивке.

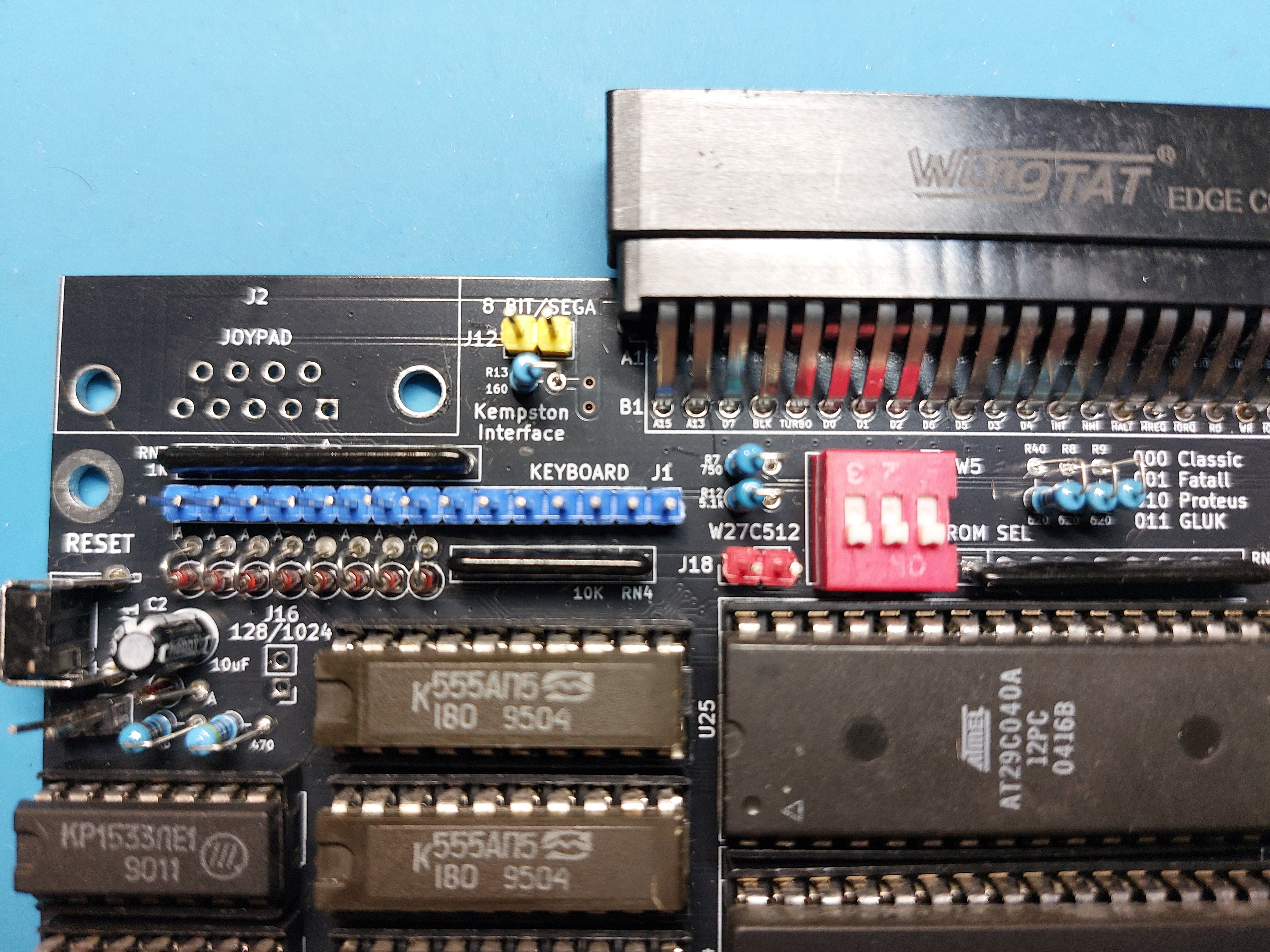

Джампер J18 необходим при использовании ПЗУ W27C512.
ПЗУ
ПЗУ для проекта находятся тут
VGA
Прошивка и настройки для RP2040-Zero находится тут
⚖️ Лицензия / License
Этот проект является открытым аппаратным обеспечением (Open Source Hardware). Графические материалы, схемы и топология печатной платы распространяются под лицензией CERN OHL v2 Weak Reciprocal (CERN-OHL-W-2.0).
Вы можете свободно распространять, модифицировать и производить это устройство при условии сохранения авторства Alex-2-Graf и публикации измененных исходных файлов платы под аналогичной открытой лицензией.
