ZX-EQ Nemo-bus Edition (Universal CPLD)

Spectrolyzer Cartridge for ZX Spectrum

Описание проекта

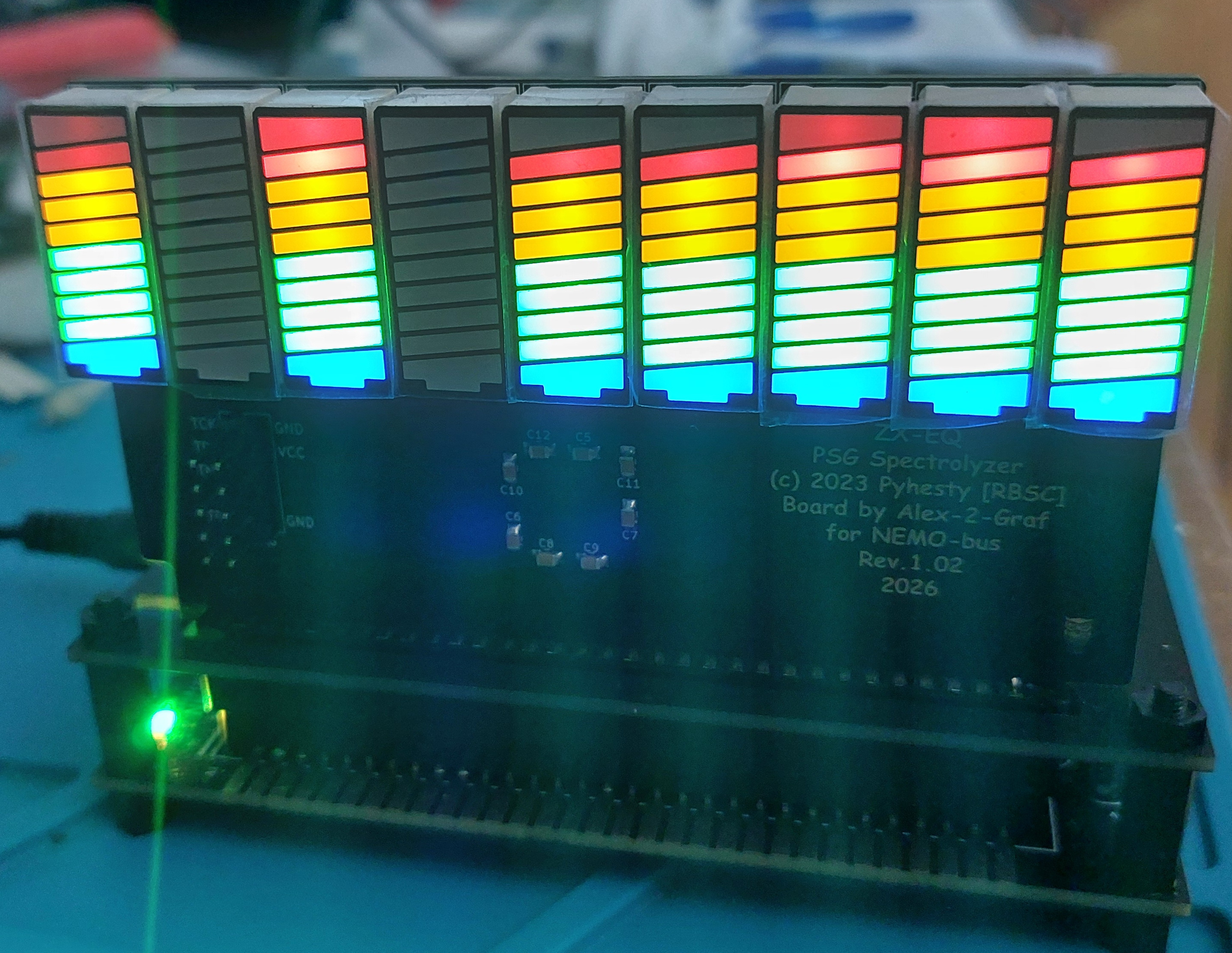

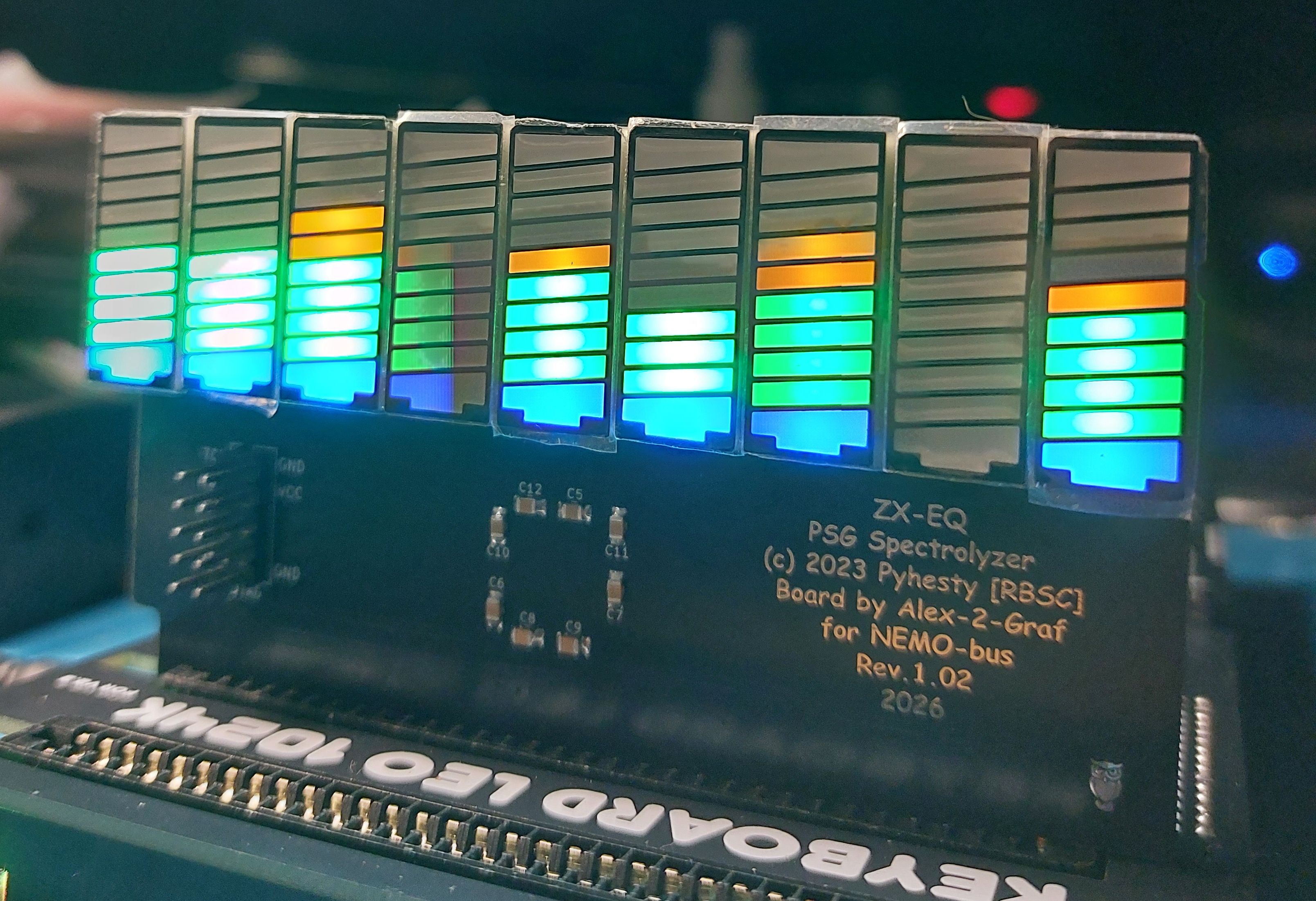

ZX-EQ — это аппаратный спектроанализатор (картридж расширения) для компьютера ZX Spectrum, созданный по мотивам оригинального проекта группы RBSC. Устройство в реальном времени визуализирует проигрываемые частоты и ноты в играх и демо-сценах с помощью светодиодных шкал (LED bars).

Сердцем устройства является CPLD-чип Altera (Intel) MAX (EPM7160STC100).

Важно: Данный репозиторий базируется на разработках RBSC/ZX-EQ. Все изменения внесены с уважением к оригинальному авторству.

Ключевые изменения:

  1. Шина Nemo-bus: Плата вставляется напрямую в слоты ZX-Evolution, Scorpion, Kay, ZXM-Phoenix.

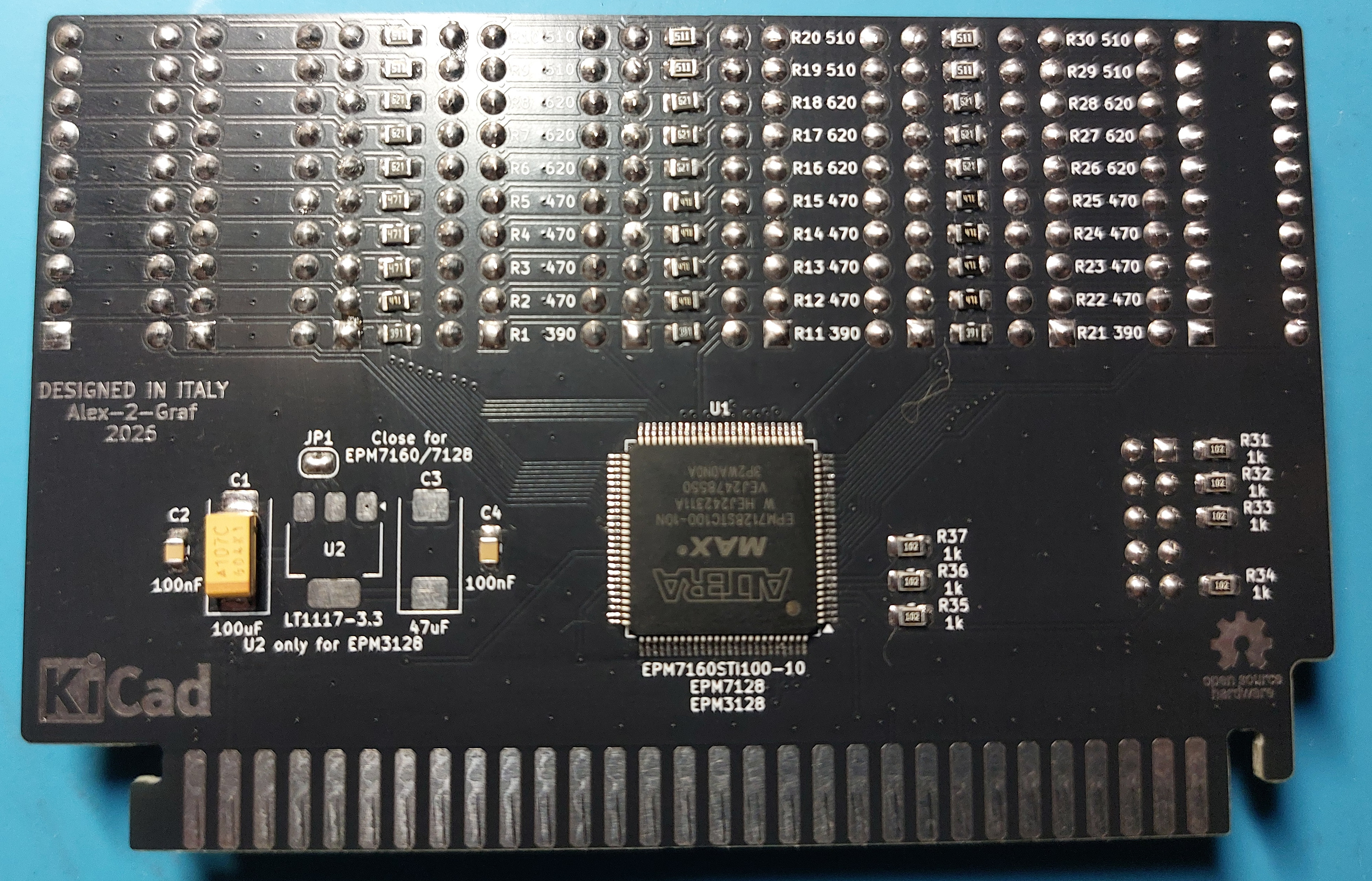

  2. Мульти-CPLD схема: Плата разведена с учетом универсального питания и толерантности к логическим уровням. Поддерживаются три типа микросхем ПЛИС в корпусе TQFP-100:
    • Altera MAX 7000S: EPM7128STC100 / EPM7160STC100 (+5V питание).
    • Altera MAX 3000A: EPM3128ATC100 (+3.3V питание, входы толерантны к +5V шины Nemo-bus).

Важные особенности сборки (BOM & Jumper Settings)

В зависимости от выбранного чипа ПЛИС, конфигурация платы меняется:

1. Вариант на EPM3128ATC100 (+3.3V)

  • Стабилизатор: Обязательно запаивается LDO-регулятор (например, LT1117-3.3) для питания ядра ПЛИС.
  • Перемычка (Джампер): Оставте джампер JP1 выбора питания открытым.
  • Прошивка: Используйте POF/JED файл, скомпилированный именно под семейство MAX3000A.

2. Вариант на EPM7128STC100 / EPM7160STC100 (+5V)

  • Стабилизатор: Не требуется (также можно не запаивать C3 и C4).
  • Перемычка (Джампер): Закоротите джампер выбора питания JP1.
  • Прошивка: Используйте оригинальный POF файл от RBSC под MAX7000S.

Прошивка ПЛИС (Firmware)

Благодаря универсальной разводке питания, проект поддерживает компиляцию под разные поколения CPLD Altera/Intel (MAX 3000A / MAX 7000S) в корпусах TQFP-100.

В данном репозитории учтены наработки оригинального проекта и кастомные модификации. В частности, добавлена полноценная интеграция с альтернативной прошивкой от andykarpov/zx-eq-firmware, которая значительно расширяет выбор используемых светодиодных индикаторов.

Доступные бинарники в папке /Firmware:

В зависимости от запаянного чипа и типа ваших LED-столбиков, выберите нужный файл.

Как прошить:

  1. Подключите программатор USB Blaster к JTAG-разъему платы.
  2. Подайте питание на Nemo-bus (или внешние +5V на плату, если предусмотрено).
  3. Запустите Quartus Programmer, выберите ваш .pof файл и нажмите Start.

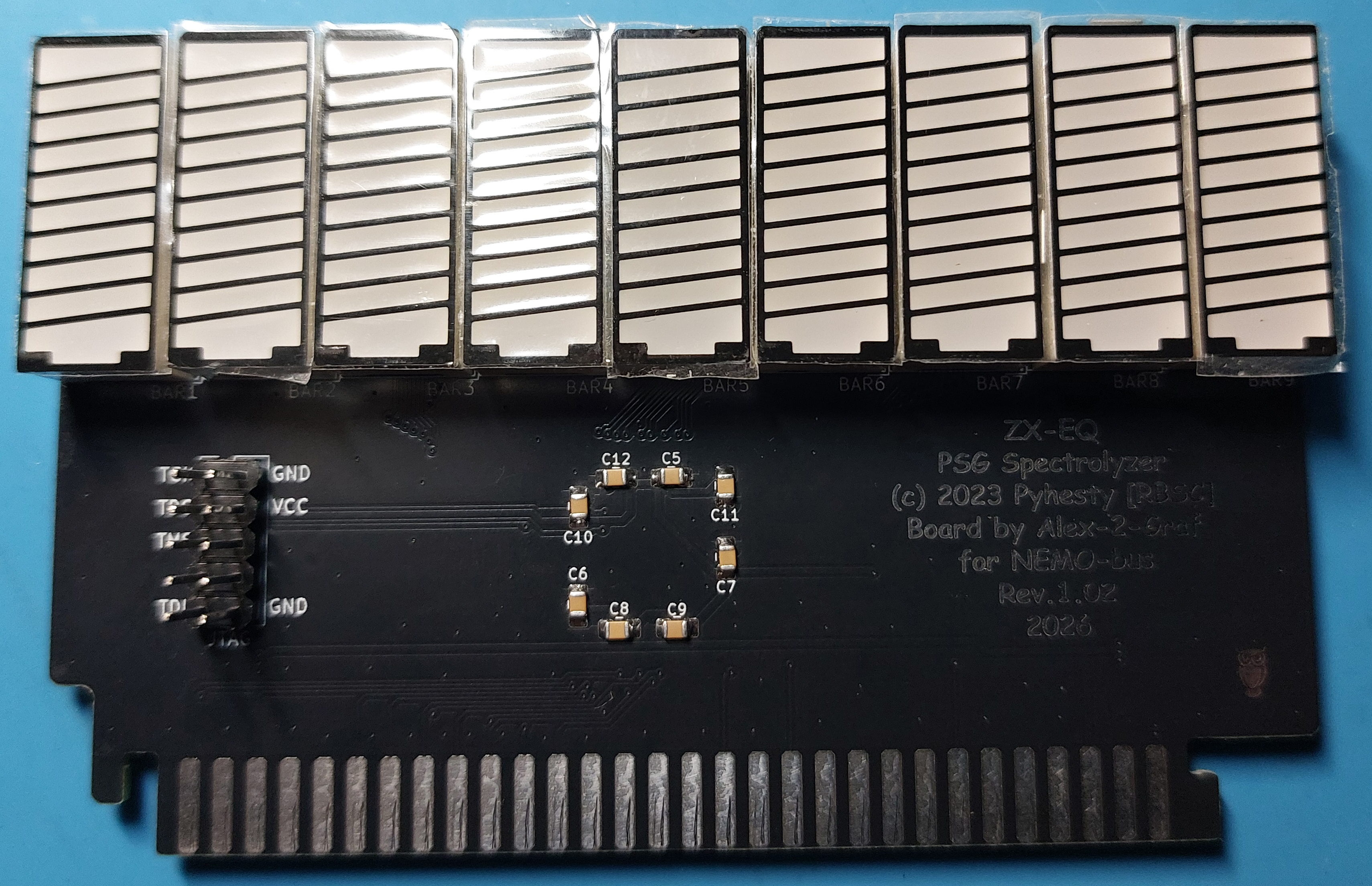

Галерея / Рендеры

Благодарности (Credits)

Дисклеймер и Лицензия

В соответствии с правилами оригинальных авторов (RBSC):

  • Проект предоставляется «как есть» (AS IS), без каких-либо гарантий.
  • Не для коммерческого использования! Продажа пустых плат в небольших количествах для покрытия расходов на производство (излишки от заказа батча) допускается. Массовое коммерческое производство требует согласования с авторами RBSC.
