ZX-EQ Nemo-bus Edition (Universal CPLD)
Spectrolyzer Cartridge for ZX Spectrum
Описание проекта
ZX-EQ — это аппаратный спектроанализатор (картридж расширения) для компьютера ZX Spectrum, созданный по мотивам оригинального проекта группы RBSC. Устройство в реальном времени визуализирует проигрываемые частоты и ноты в играх и демо-сценах с помощью светодиодных шкал (LED bars).
Сердцем устройства является CPLD-чип Altera (Intel) MAX (EPM7160STC100).
Важно: Данный репозиторий базируется на разработках RBSC/ZX-EQ. Все изменения внесены с уважением к оригинальному авторству.
Ключевые изменения:
- Шина Nemo-bus: Плата вставляется напрямую в слоты ZX-Evolution, Scorpion, Kay, ZXM-Phoenix.
- Мульти-CPLD схема: Плата разведена с учетом универсального питания и толерантности к логическим уровням. Поддерживаются два типа микросхем ПЛИС в корпусе TQFP-100:
- Altera MAX 7000S: EPM7128STC100 / EPM7160STC100.
Прошивка ПЛИС (Firmware)
В данном репозитории учтены наработки оригинального проекта и кастомные модификации. В частности, добавлена полноценная интеграция с альтернативной прошивкой от andykarpov/zx-eq-firmware, которая значительно расширяет выбор используемых светодиодных индикаторов.
Доступные бинарники в папке Firmware:
В зависимости от запаянного чипа и типа ваших LED-столбиков, выберите нужный файл.
Как прошить:
- Подключите программатор USB Blaster к JTAG-разъему платы.
- Подайте питание на Nemo-bus (или внешние +5V на плату, если предусмотрено).
- Запустите Quartus Programmer, выберите ваш
.pofфайл и нажмите Start.

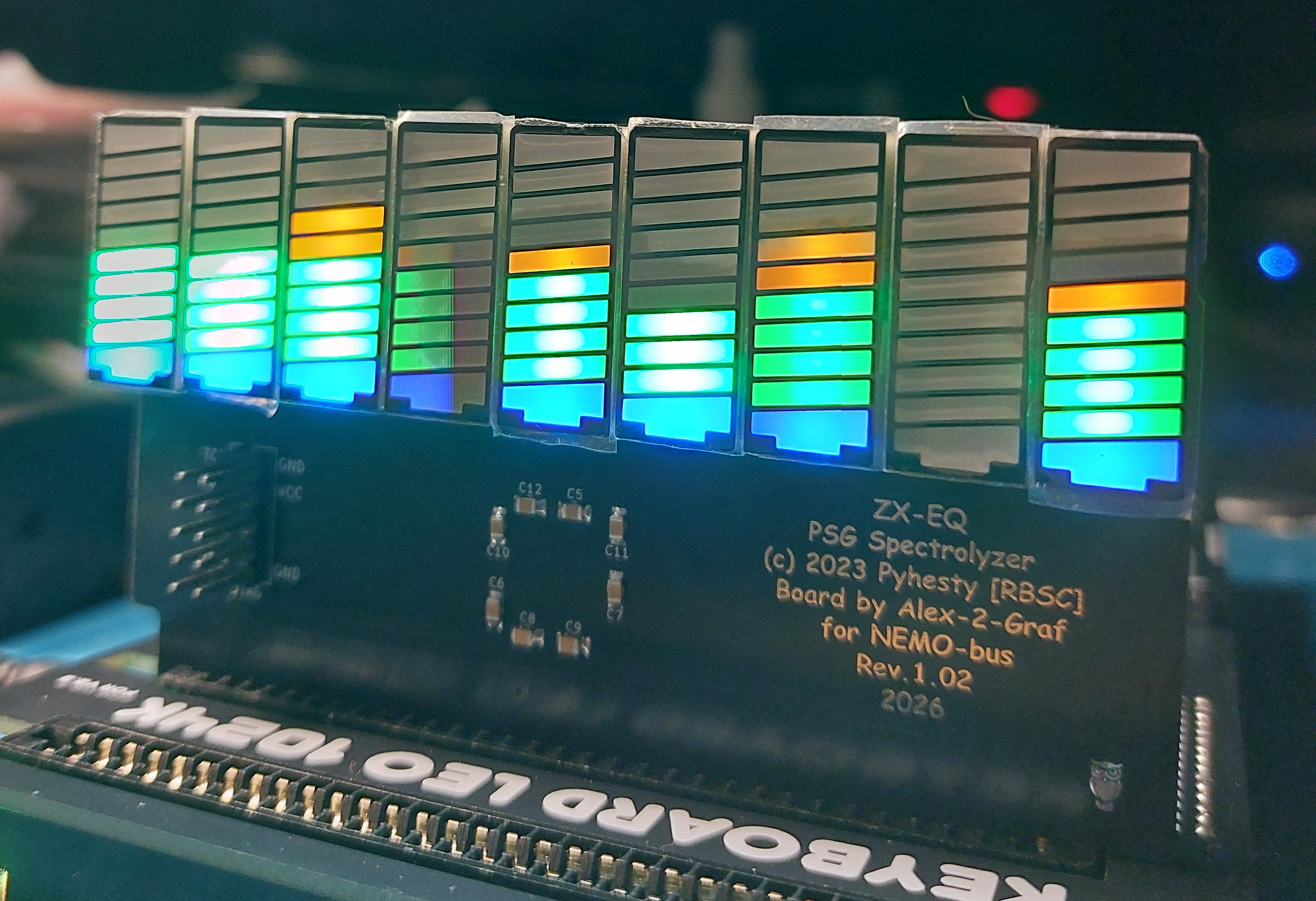

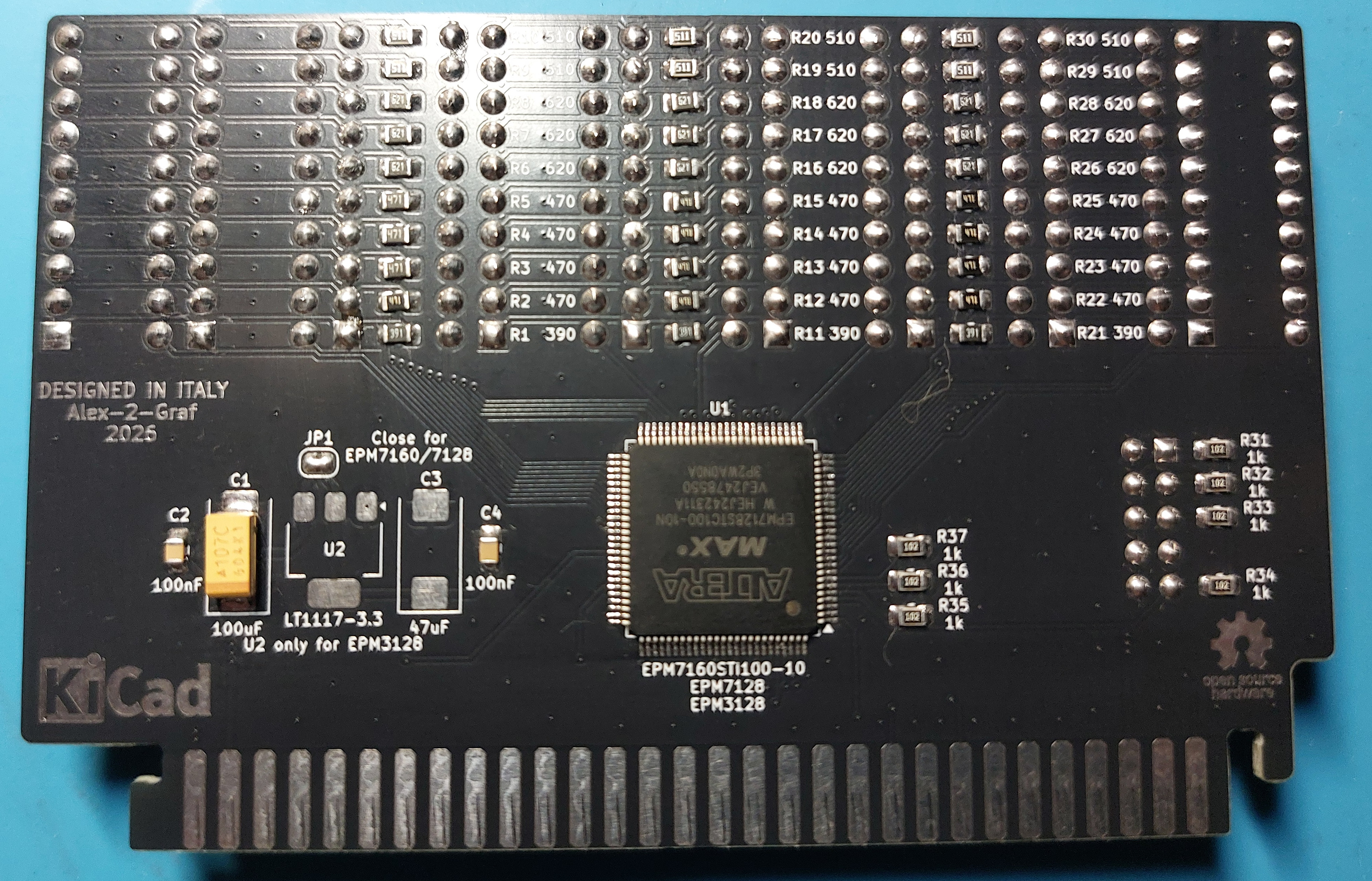

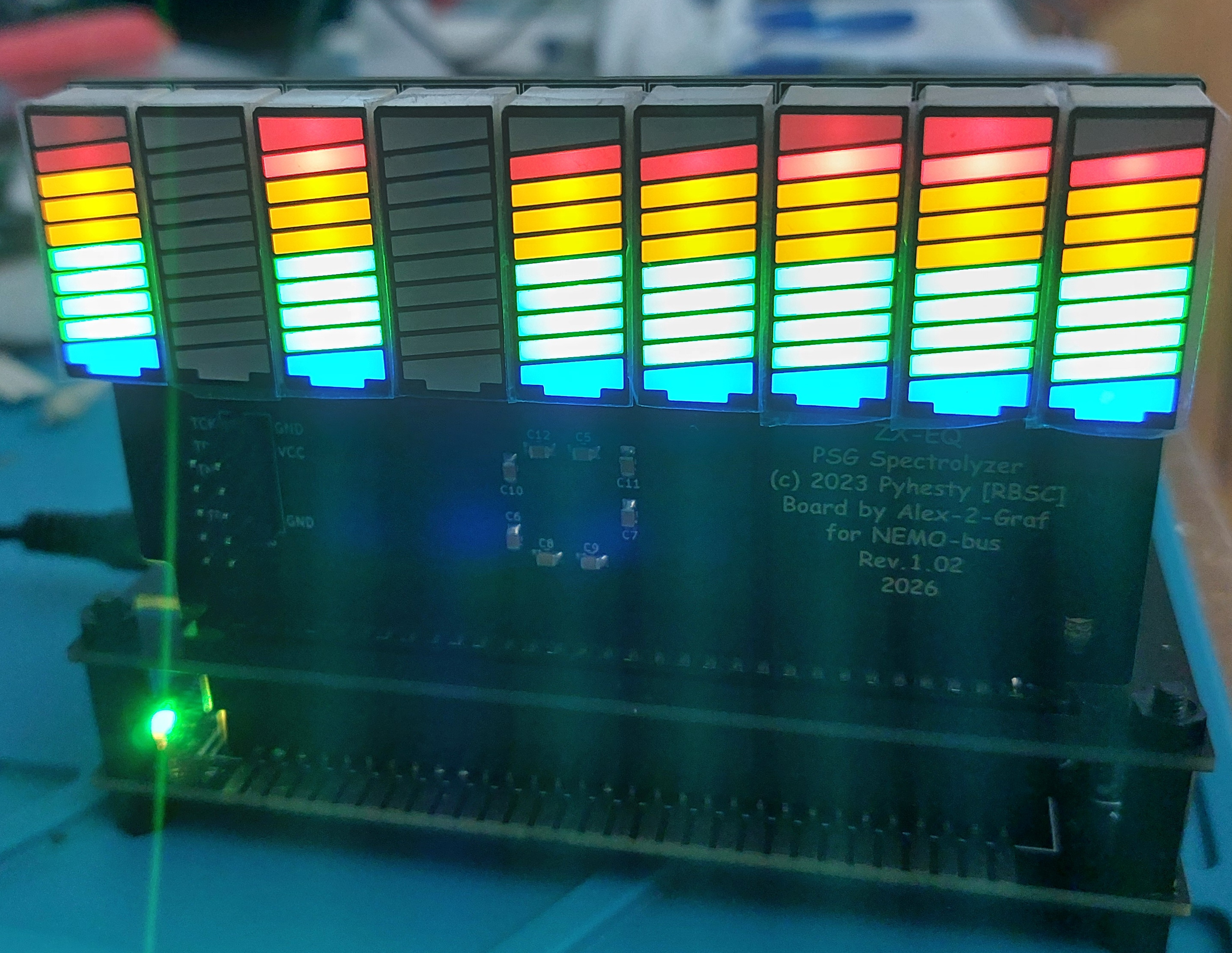

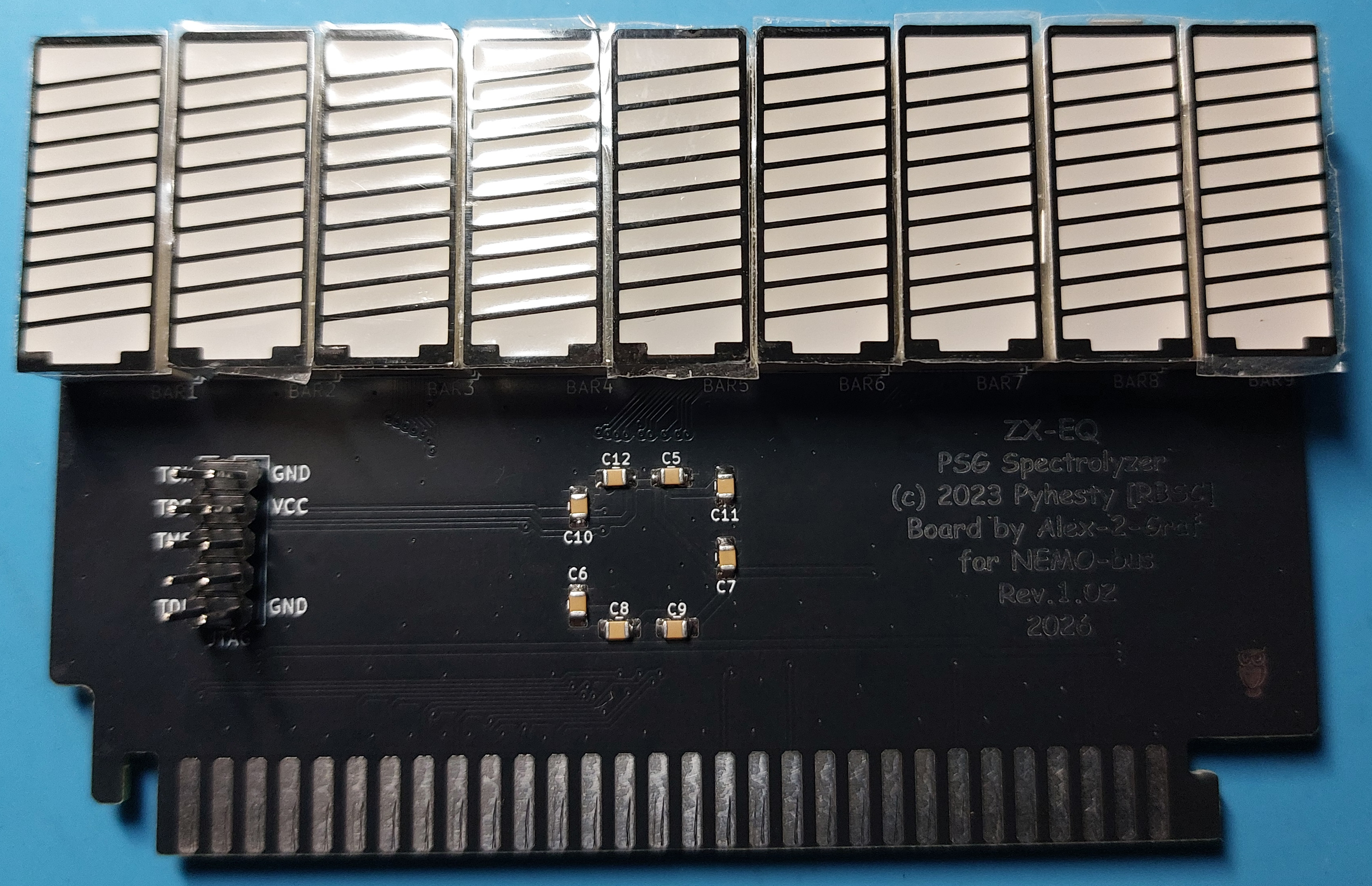

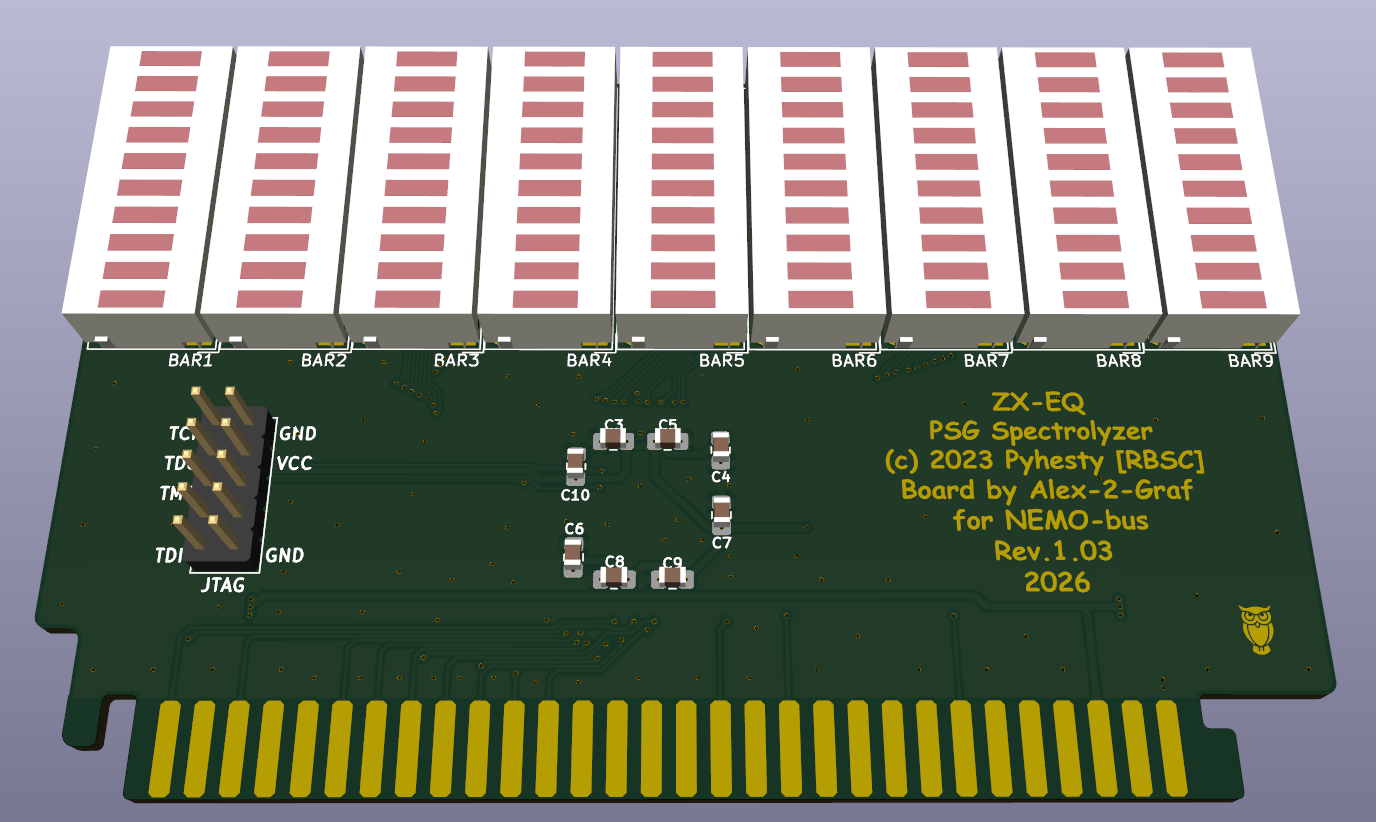

Галерея / Рендеры
Благодарности (Credits)
- RBSC (Retro-Computers Breeding Society) — авторы оригинальной схемы, логики спектроанализатора и концепта картриджа.
- Андрей Карпов (andykarpov) — автор альтернативной прошивки с поддержкой 8-битных шкал и выбора полярности LED.
Дисклеймер и Лицензия
В соответствии с правилами оригинальных авторов (RBSC):
- Проект предоставляется «как есть» (AS IS), без каких-либо гарантий.
- Не для коммерческого использования! Продажа пустых плат в небольших количествах для покрытия расходов на производство (излишки от заказа батча) допускается. Массовое коммерческое производство требует согласования с авторами RBSC.
