💾 ZX-Spectrum-BDI-TR-DOS-interface

Открытый проект (Open-Source) легендарного дискового интерфейса Beta Disk Interface (BDI) для оригинальных компьютеров ZX Spectrum 48K / 128K и их классических клонов.

Интерфейс спроектирован на современной элементной базе с заботой о безопасности вашего ретро-компьютера. Главное отличие от классических схем — использование контроллера гибких дисков Fujitsu MB8877A (CMOS-аналог WD1793), работающего исключительно от +5В. Больше никакого опасного напряжения +12В на системной шине Спектрума!

Проект обеспечивает 100% аппаратную совместимость с операционной системой TR-DOS, открывая доступ к огромной библиотеке софта, игр и шедевров демо-сцены в форматах .TRD и .SCL. Обе версии плат полностью протестированы в железе и готовы к сборке.

🎛️ Варианты исполнения (Версии плат)

Проект реализован в двух конструктивных вариантах под любые задачи:

##1. Classic Sandwich (Двухплатный «Бутерброд»)

  • Аутентичный дизайн, вдохновленный классическими расширениями BDI из 90-х.
  • Схема разделена на две платы для удобства разводки крупных выводных компонентов (DIP).
  • Идеальный вариант для любителей ретро-эстетики и простой домашней пайки.
  • Также имеет краевой разъём (Edge connector) Спектрума.

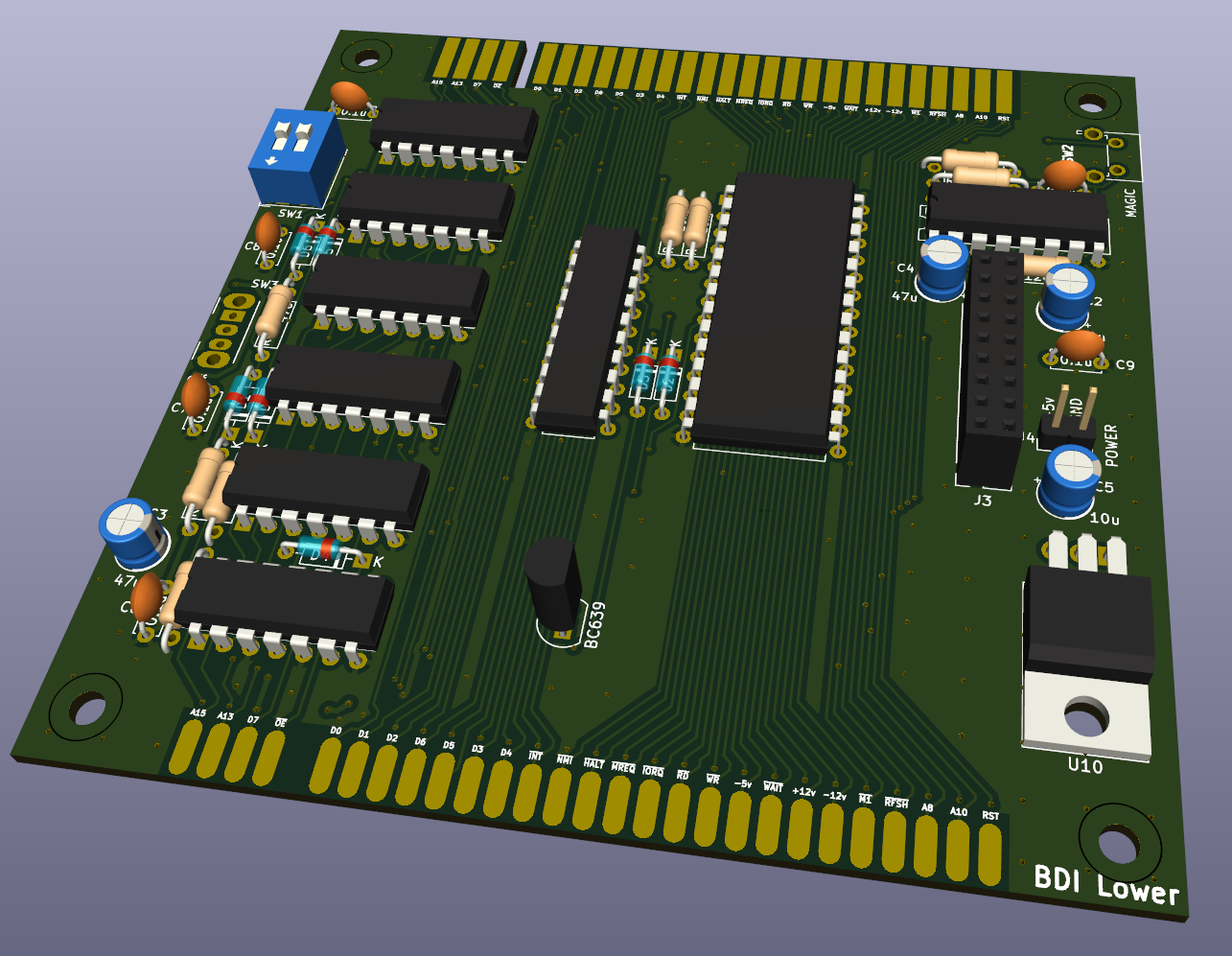

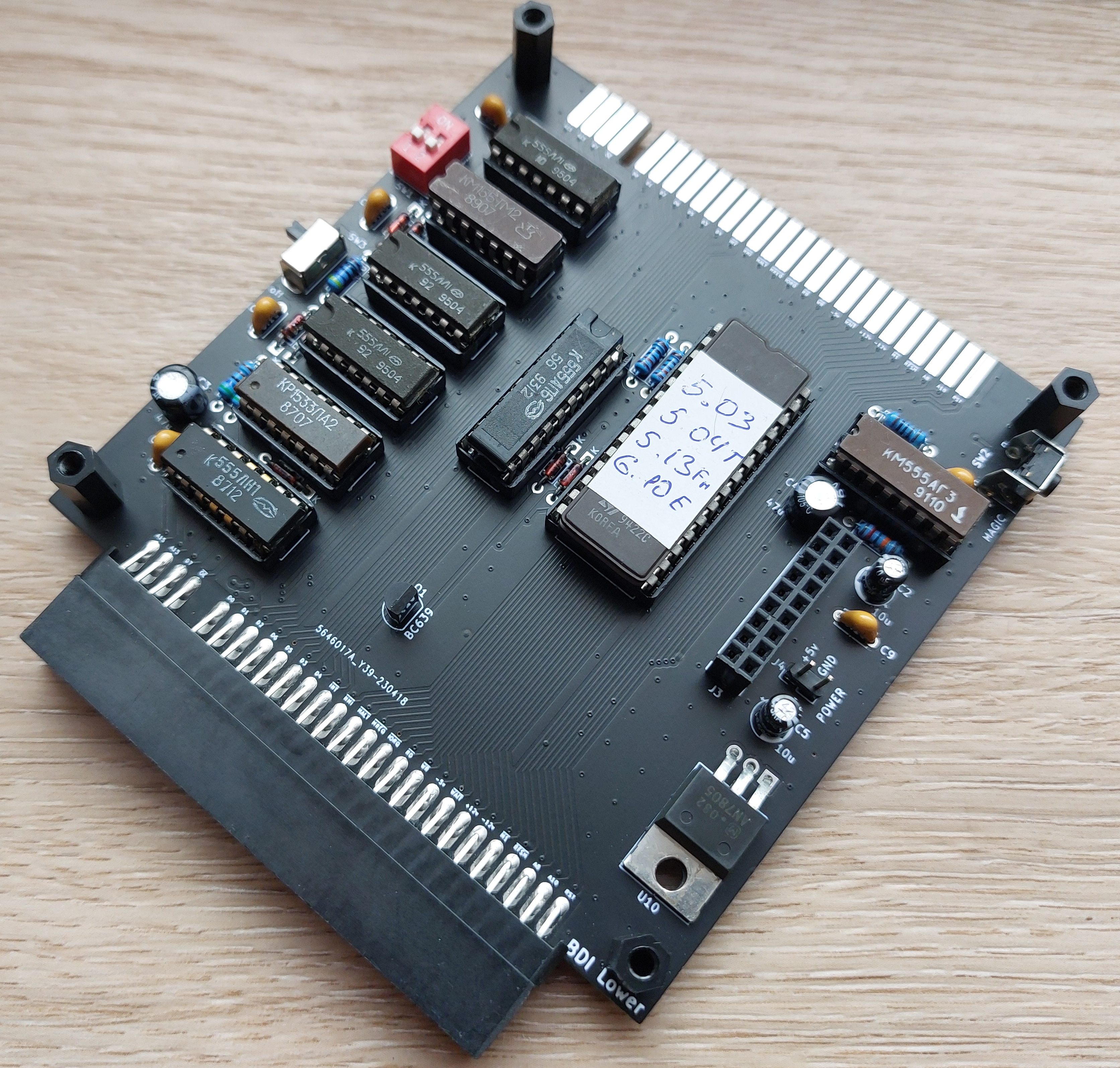

Нижняя плата

Схема Монтаж Gerber

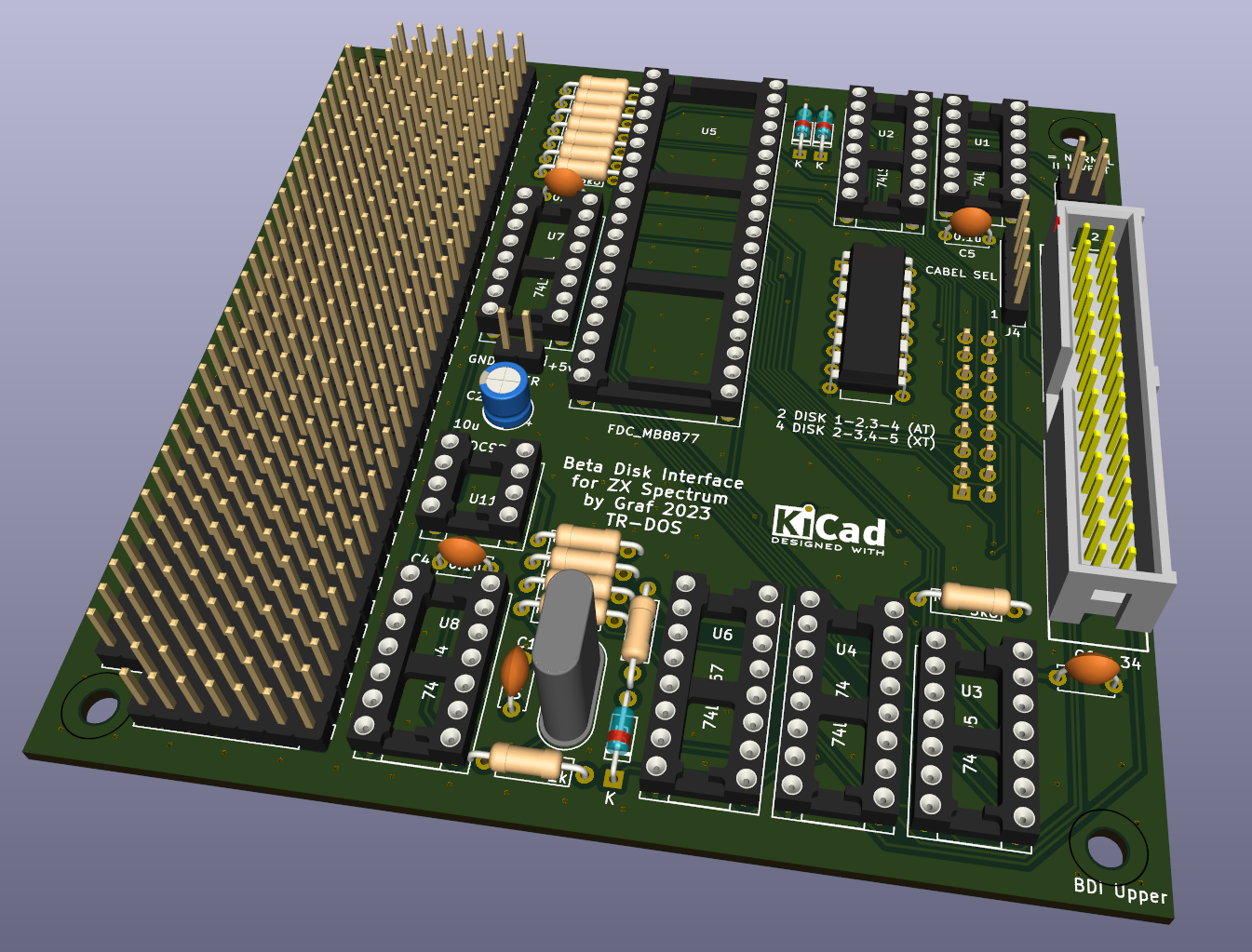

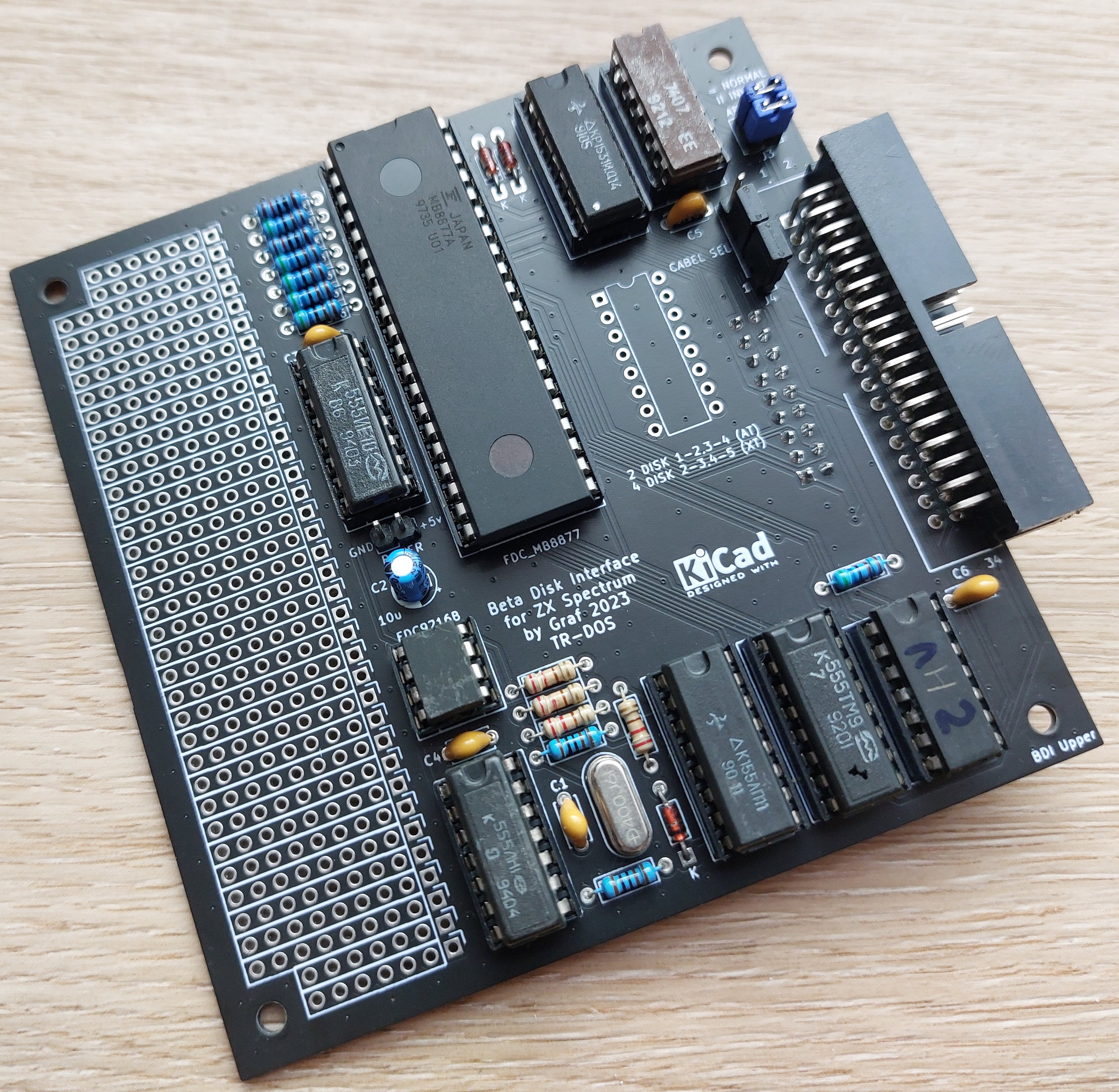

Верхняя плата

Схема Монтаж Gerber

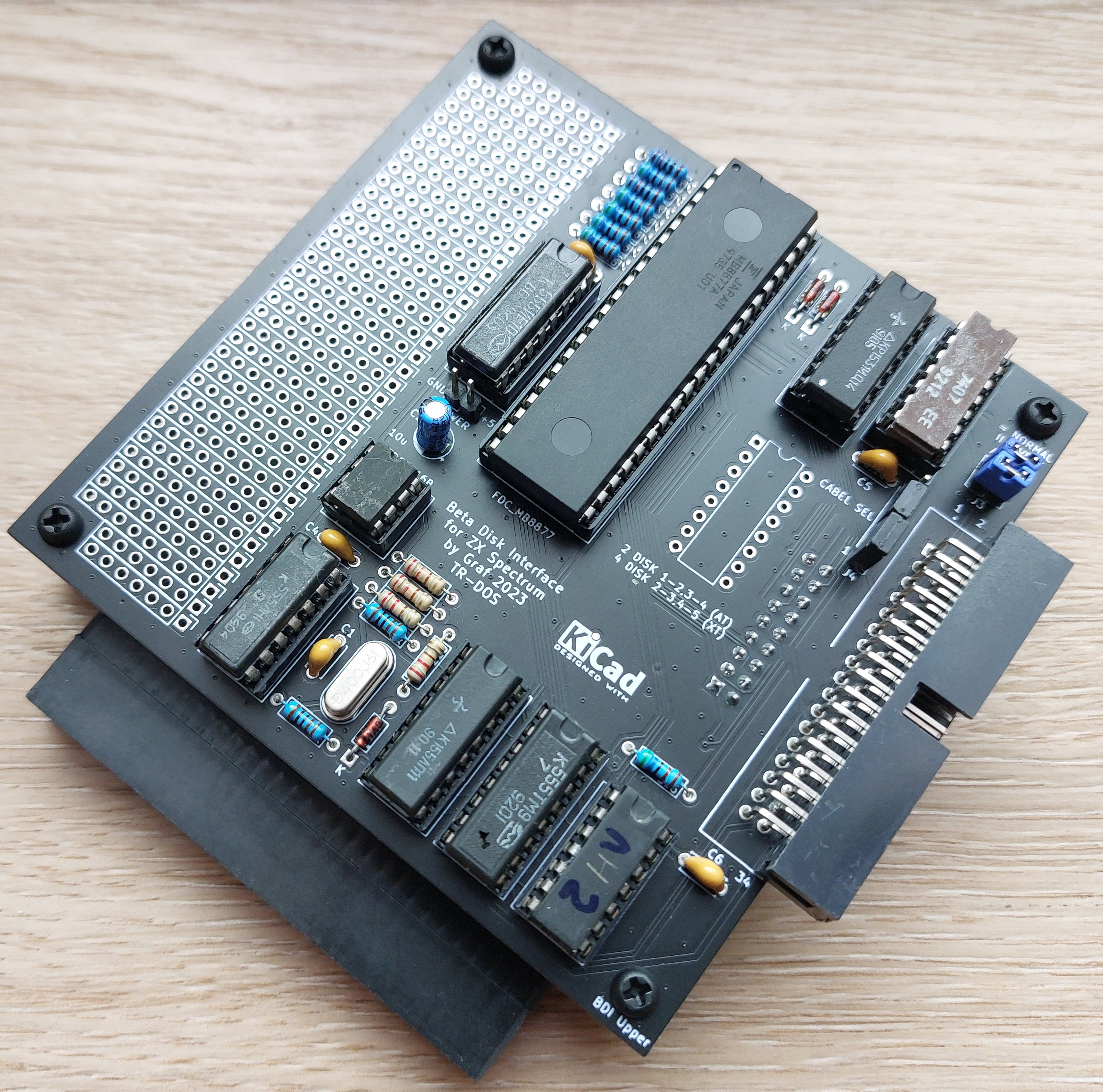

В сборе

  1. Compact Single (Одноплатная версия)
    • Современная, плотная компоновка всех элементов на одной печатной плате.
    • Минимальные габариты — устройство аккуратно и компактно смотрится при подключении к краевому разъему (Edge connector) Спектрума.

🛠️ Технические особенности и преимущества

  • Питание только +5В: Благодаря чипу MB8877A полностью отпадает необходимость в линии +12В. Вы гарантированно не сожжете редкую микросхему FDC или процессор Z80 из-за случайного перекоса питающих напряжений.
  • Безопасность системной шины: Отсутствие высокого напряжения (+12В) делает устройство максимально безопасным для оригинального краевого разъема компьютера.
  • Универсальность: Интерфейс отлично работает как с классическими дисководами 3.5" (при наличии питания +5В), так и с эмуляторами Gotek (с прошивкой FlashFloppy).

⚙️ Переключатель режимов ON/OFF (Управление ПЗУ TR-DOS)

На плате установлен тумблер ON/OFF, управляющий логикой активации теневого ПЗУ TR-DOS для решения проблемы конфликта памяти на разных моделях:

💾 Режим для ZX Spectrum 128K (Тумблер в положении OFF)

  • Настройка: Для всех моделей 128K (Toastrack, +2 и др.) переключатель должен всегда находиться в положении OFF.
  • Логика: Компьютер управляет банками памяти самостоятельно через порт $7FFD. Интерфейс находится в режиме ожидания и автоматически перехватит управление только при выборе пункта «TR-DOS» в стартовом меню или при вводе команды RANDOMIZE USR 15616 из 48-BASIC. Если оставить тумблер в ON, возникнет конфликт ПЗУ, и компьютер не загрузится.

📼 Режим для ZX Spectrum 48K (Тумблер в положении ON)

  • Настройка: Для оригинальных моделей 48K переключатель переводится в положение ON.
  • Логика: При включении или нажатии кнопки RESET интерфейс аппаратно подменяет штатное ПЗУ Спектрума на ПЗУ TR-DOS. Система сразу опрашивает дисковод. Если в привод вставлен диск с файлом «boot», компьютер автоматически запустит систему без ввода команд. Чтобы выйти в стандартный BASIC 48 в обход диска, просто переведите тумблер обратно в OFF перед сбросом.

📂 Структура репозитория

  • /hardware/classic-sandwich/ — Схемы, BOM и Gerber-файлы для двухплатной DIP-версии.
  • /hardware/compact-single/ — Схемы, BOM и Gerber-файлы для компактной одноплатной версии.
  • /roms/ — Образы прошивок ПЗУ для TR-DOS.

📜 Лицензия

Проект распространяется под лицензией MIT License. Вы можете свободно использовать, изменять, дорабатывать и производить данные платы как для себя, так и в коммерческих целях.
