💾 ZX-Spectrum-plus2A-fdd-interface-light

Hardware interface to connect standard 3.5" floppy disk drives (or Gotek emulators) to the ZX Spectrum +2A/2B using the native +3DOS.

Открытый проект (Open-Source) аппаратного интерфейса дисковода гибких дисков (FDD) для компьютеров ZX Spectrum +2A и +2B (модели в черном корпусе).

Проект построен на базе классической микросхемы контроллера μPD765A (или Intel 8272A) — точно такого же чипа, который использовался в оригинальном ZX Spectrum +3.

Благодаря полному аппаратному копированию архитектуры +3, данный интерфейс обеспечивает 100% нативную совместимость со встроенной операционной системой +3DOS.

Вам не понадобятся кастомные прошивки ПЗУ, сложные патчи или программные эмуляторы. Достаточно подключить интерфейс к системной шине (Expansion Bus), подсоединить дисковод и сразу использовать штатные команды +3 BASIC для работы с диском (LOAD "a:", FORMAT и т.д.).

Почему этот проект актуален?

Модели Sinclair ZX Spectrum +2A/+2B поставлялись со встроенным кассетным магнитофоном, но получили обновленную материнскую плату и ПЗУ от «дискового» флагмана +3.
Этот интерфейс устраняет несправедливость и позволяет легко проапгрейдить ваш +2A, подключив к нему как реальный механический дисковод 3.5", так и современный эмулятор Gotek с прошивкой FlashFloppy.

🎛️ Версии печатных плат (PCB)

Проект разработан в двух вариантах исполнения, что позволяет выбрать наиболее удобный способ сборки:

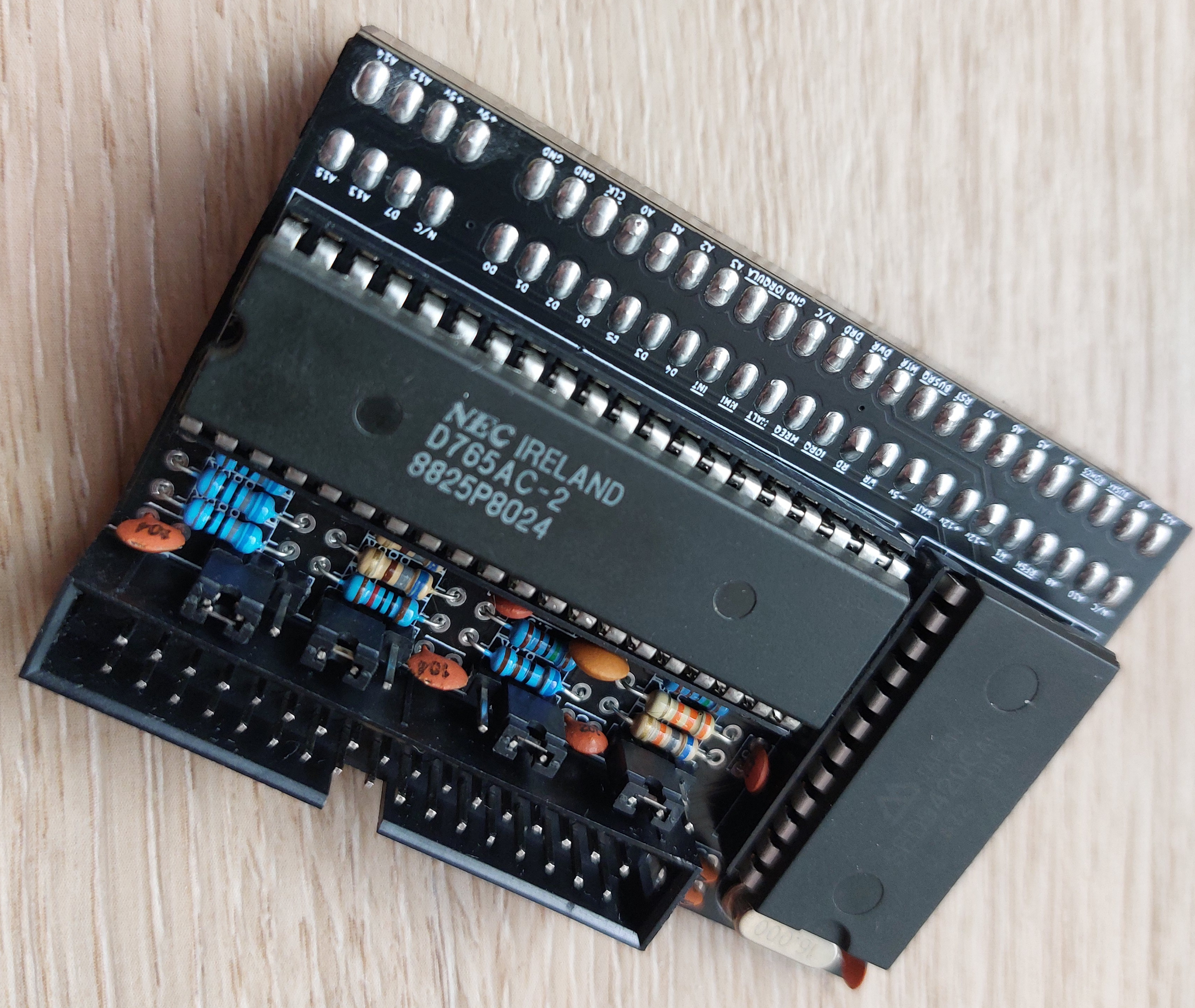

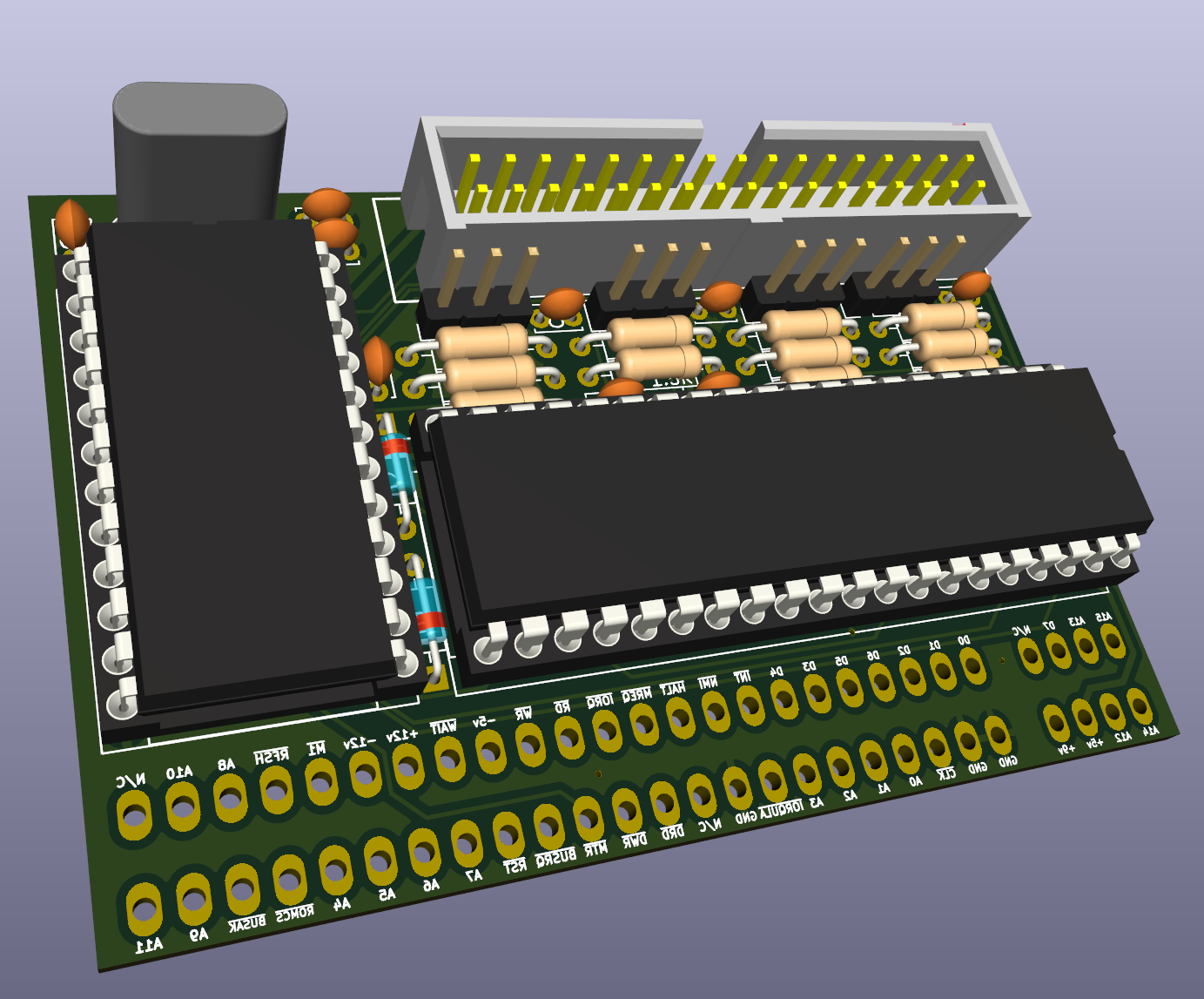

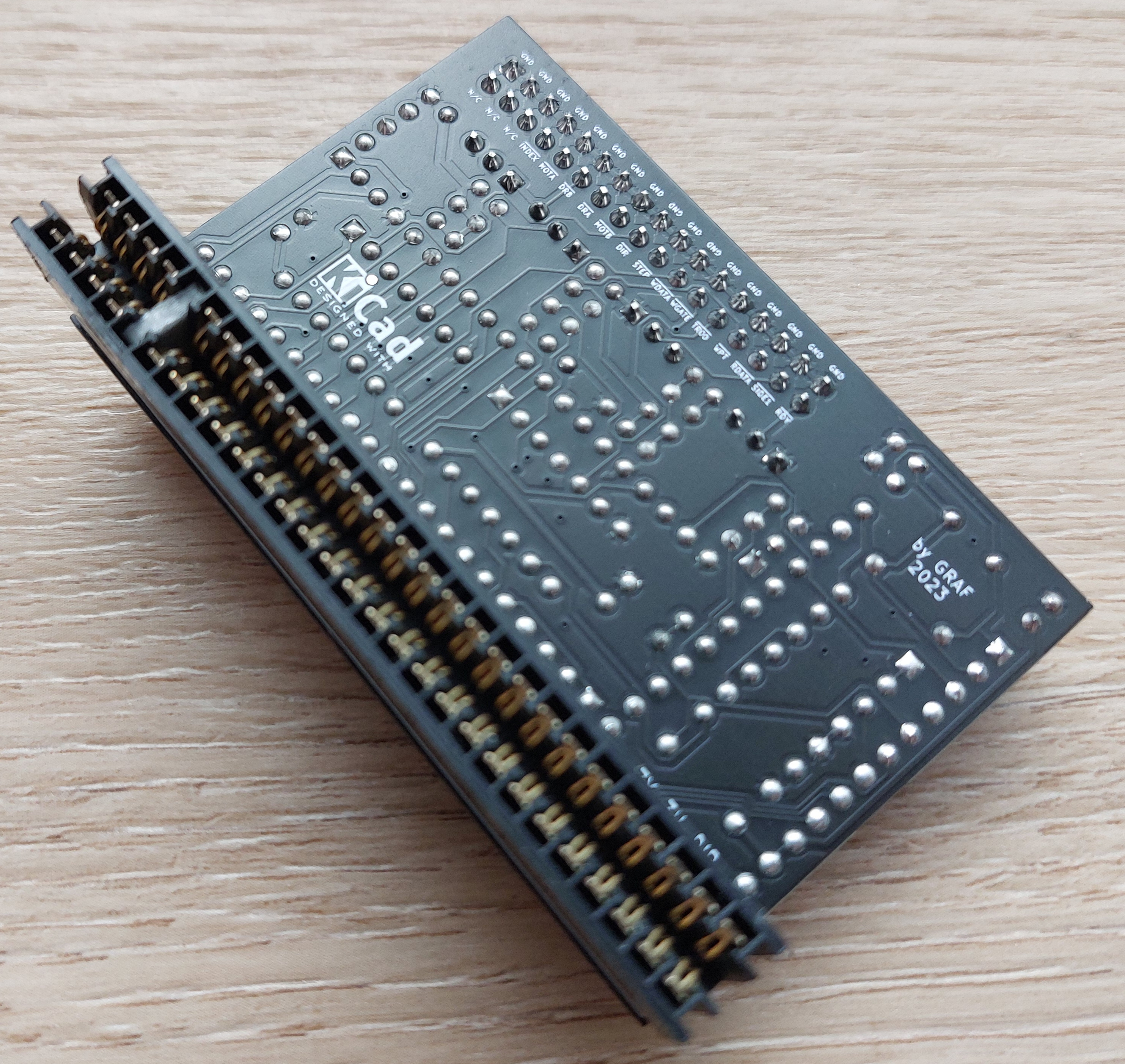

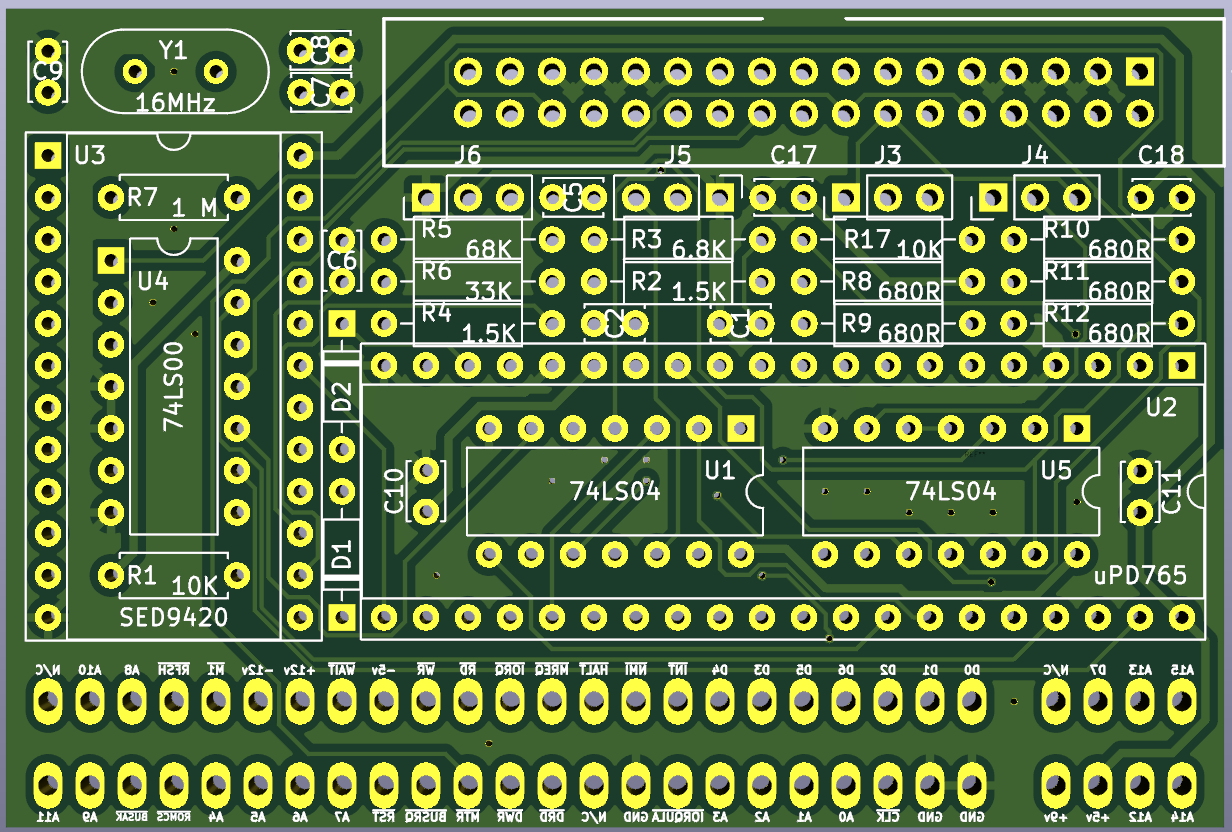

1. DIP-версия (Классическая)
   • Все вспомогательные микросхемы (логика, буферы) выполнены в выводных корпусах DIP.
   • Идеально подходит для начинающих радиолюбителей и легкой сборки в домашних условиях.
   • Содержит расширенный набор конфигурационных перемычек (джамперов) для гибкой настройки под любые дисководы.

Схема Монтаж Gerber

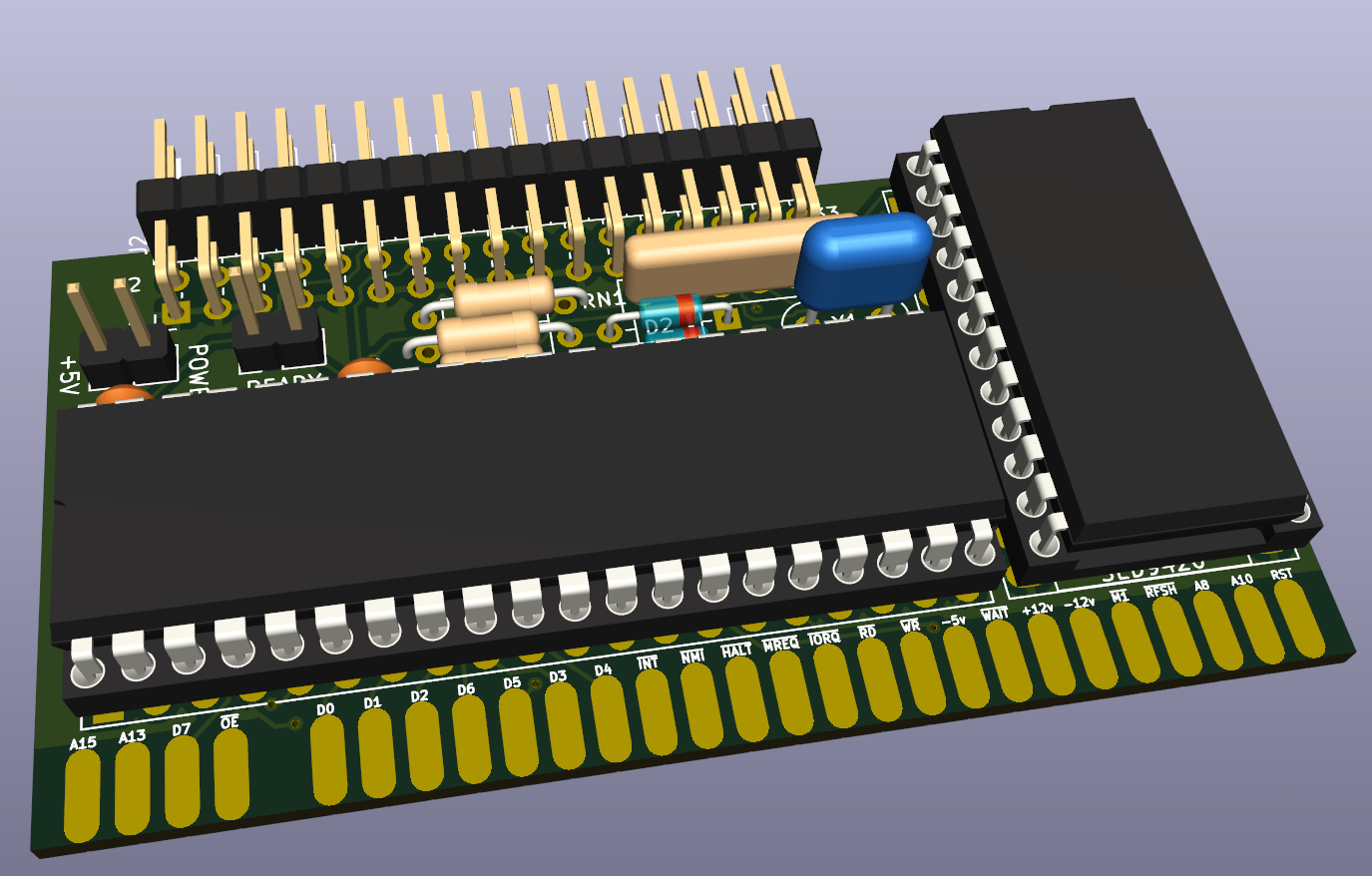

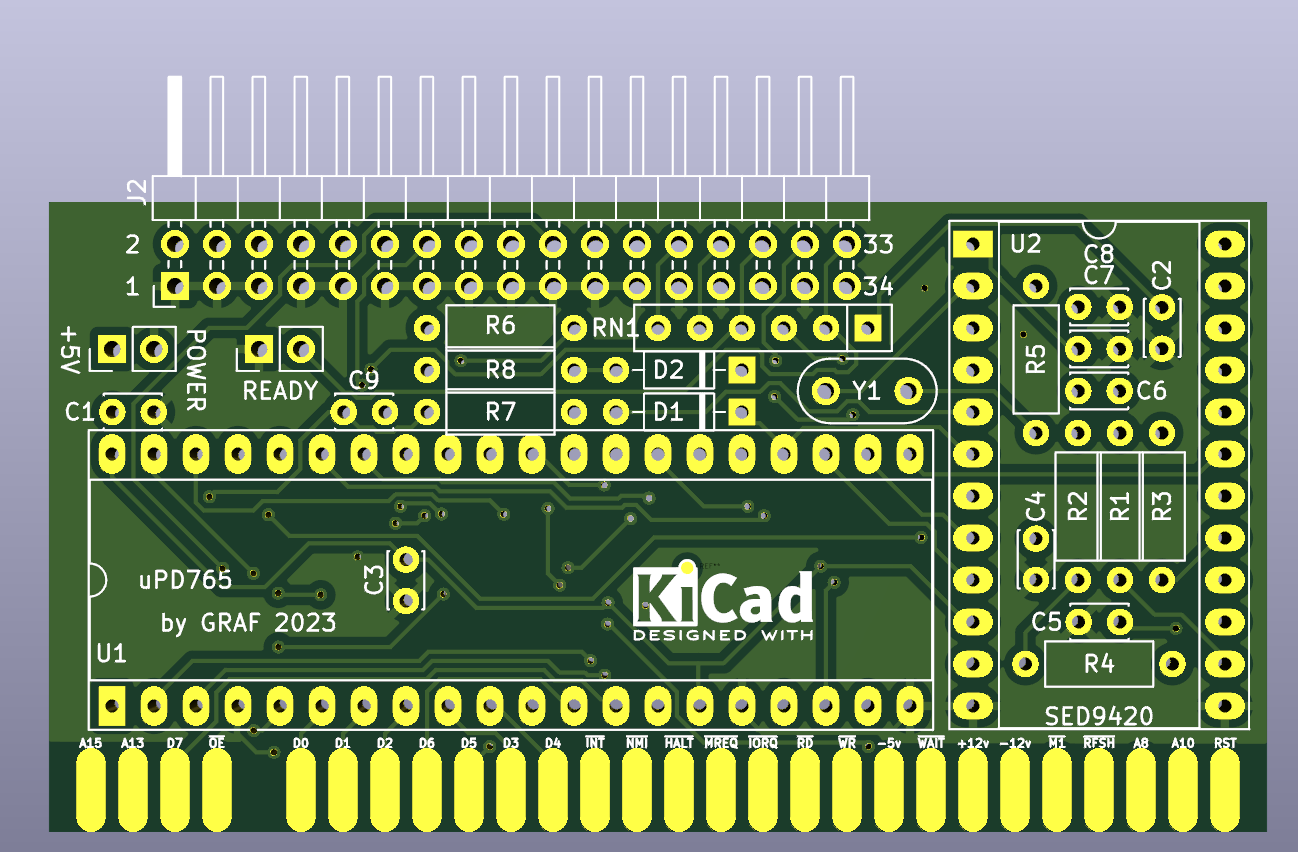

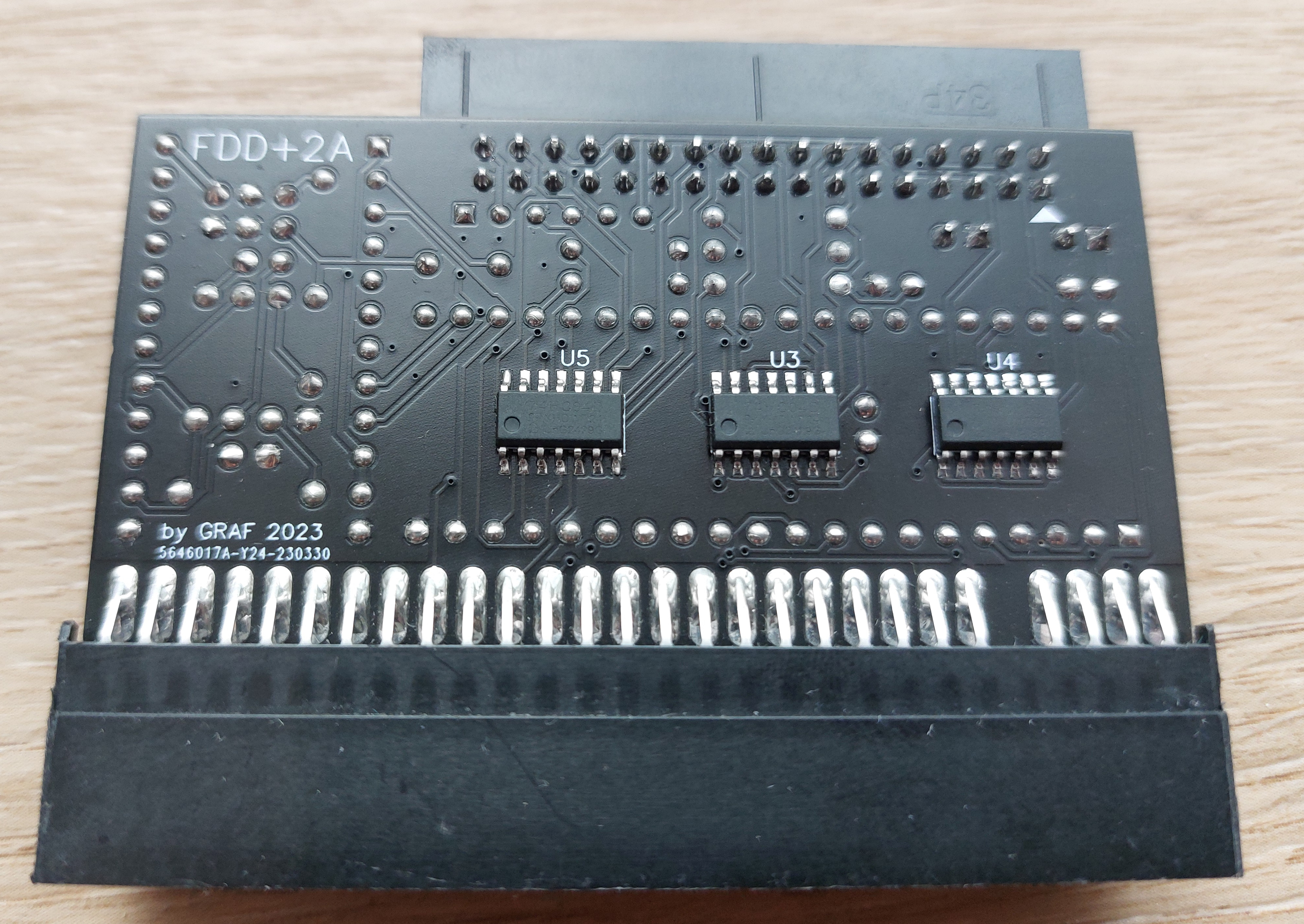

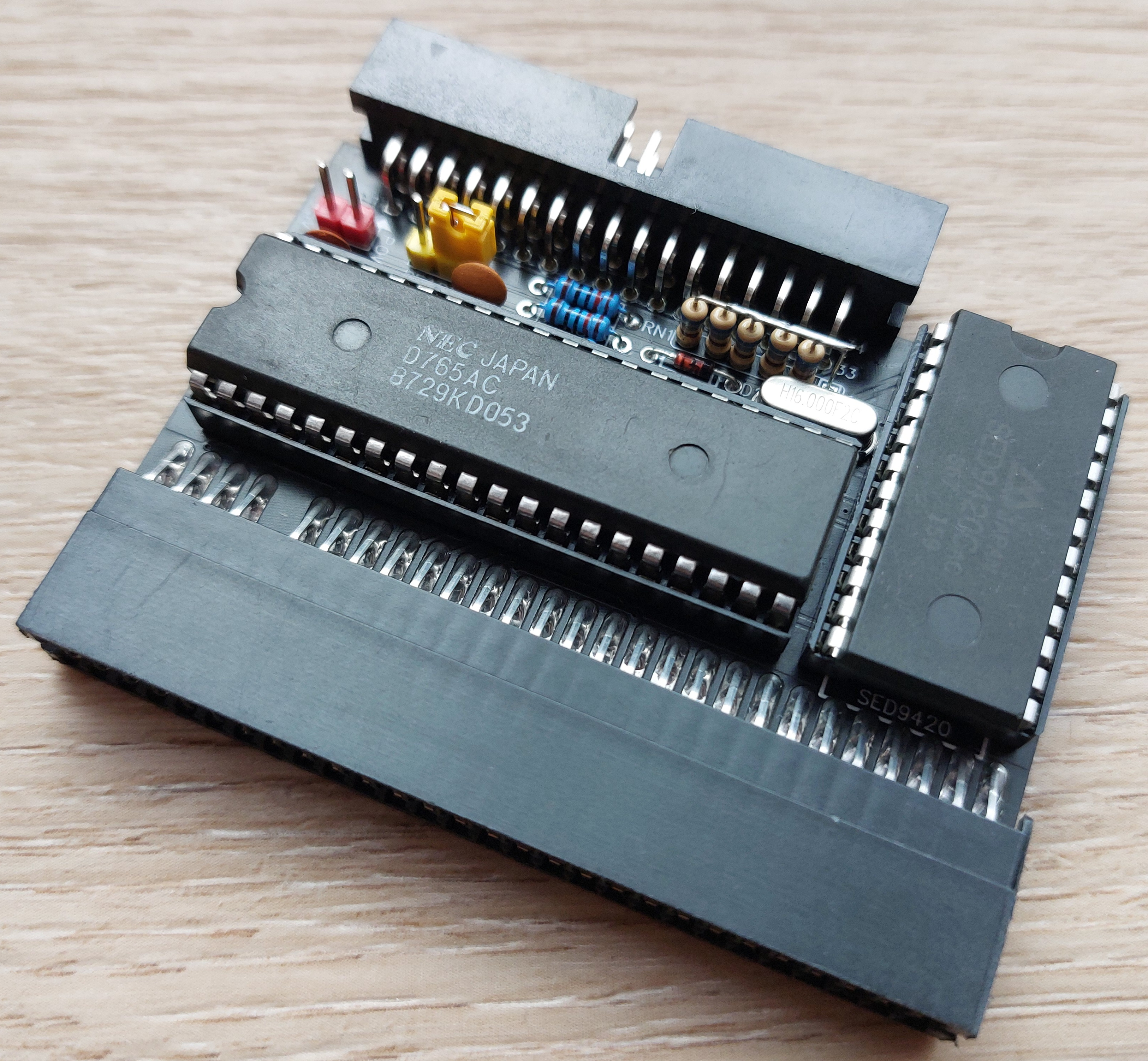

2. SOP-версия (Компактная)
   • Вспомогательная логика переведена на SMD-компоненты (корпуса SOP/SOIC).
   • Более компактный и современный вид платы, требующий базовых навыков SMD-пайки.

Схема Монтаж Gerber

---

🔌 Конфигурация перемычек (Джамперов) — только для DIP-версии

На DIP-версии платы предусмотрены аппаратные перемычки, которые позволяют адаптировать интерфейс без физической доработки и порчи корпуса самого дисковода:

• Выбор сигнала READY: Позволяет нативно переключать логику работы 34-го контакта шлейфа. Вы можете жестко задать сигнал готовности, если используете стандартный ПК-дисковод без встроенной поддержки Shugart-стандарта. (Актуально и для SOP версии)
• Перемена мест дисководов (Swap A/B): Аппаратная смена очередности приводов. Вы можете назначить любой физический дисковод (или эмулятор Gotek) логическим диском A: или B: без перепайки резисторов на плате самого дисковода.
• Блокировка выбора стороны (Side Select Lock): Позволяет заблокировать выбор стороны диска. Полезно для специфических тестов, работы со старыми односторонними дискетами или при отладке некоторых образов программ.

Доработка некоторых моделей Floppy

🔧 Модификация дисководов 3.5" (Адаптация под стандарт Shugart / READY)

Стандартные дисководы от обычных ПК (Sony, Samsung, Mitsumi, Panasonic) настроены под требования IBM PC. Для корректной работы с контроллером μPD765 на ZX Spectrum требуются два условия:

1. Выбор дисковода как Drive A: (система ожидает устройство на логическом адресе DS0, тогда как в ПК все приводы жестко настроены на DS1).
2. Сигнал READY на 34-м контакте: (дисководы ПК выдают на этот контакт сигнал смены диска Disk Change, а Спектруму нужен сигнал готовности READY).

---

🔥 Важно: если у вас DIP-версия платы интерфейса

Благодаря встроенным на плату перемычкам, вам не нужно резать дорожки и паять провода внутри дисковода для получения сигнала READY или смены адреса A/B. Просто настройте соответствующие джамперы на плате интерфейса под ваш ПК-дисковод.

---

🛠️ Инструкция для SOP-версии (модификация самого дисковода)

Если вы используете компактную SOP-версию платы, модификацию нужно провести на плате самого 3.5" дисковода [1]. Ниже приведены инструкции для самых популярных моделей:

1. Sony MPF920 (Самый распространенный)

• Смена адреса (DS0): Найдите на плате дисковода контактные площадки JC30 / JC31 (или DS0 / DS1) рядом с интерфейсным разъемом. Аккуратно перепаяйте SMD-резистор (или каплю припоя) с позиции DS1 на позицию DS0.
• Сигнал READY:
  1. Найдите дорожку, идущую к 34-му контакту разъема шлейфа [1]. Аккуратно перережьте её скальпелем, чтобы отключить штатный сигнал Disk Change.
  2. Найдите 5-й вывод главной микросхемы контроллера дисковода (или точку с маркировкой RDY).
  3. Припаяйте тонкий монтажный провод от точки RDY напрямую к 34-му контакту разъема шлейфа.

2. Samsung SFD-321B

• Смена адреса (DS0): Найдите контактные площадки с маркировкой DC0 / DC1 (или S0 / S1). Переставьте каплю припоя/резистор из положения 1 в положение 0.
• Сигнал READY: На плате рядом с 34-контактным разъемом есть готовые площадки, подписанные как DC (Disk Change) и RDY (Ready). По умолчанию они замкнуты в режиме ПК. Просто уберите припой с перемычки DC и замкните им площадки RDY. Резать дорожки на этой модели не требуется.

---

⚙️ Альтернатива: Настройка эмулятора Gotek

Если вместо механического дисковода вы подключаете популярный эмулятор Gotek, паять ничего не придется вообще. Прошейте его альтернативной прошивкой FlashFloppy и добавьте в файл конфигурации FF.CFG на вашей USB-флешке следующие строки:

interface = shugart
host = dec-shugart
pin34 = rdy
