ZX Cartridge

Проект картриджа для компьютера Дельта 128К. Устройство реализовано на четырех 29040 и CPLD, подключается к слоту расширения компьютера. Репозиторий содержит полный набор как исходных файлов, так и файлы для производства. Также есть схема в pdf. Есть две версии прошивки - для оригинальных картриджей и расширенный вариант.

На текущий момент (08.5.2026) собрано два экземпляра плат по герберам gerbers_22022026 - пока замечний нет.

Функциональность

Проверена работа на дампах оригинальных картриджей - работает.

---

Аппаратная часть (HW)

Печатная плата разработана в Altium Designer (файл zx_cartridge.PrjPCB).
Структура папки HW:

• zx_cartridge.PrjPCB – проект.
• src/ – исходные файлы схемы (main.SchDoc) и платы (pcb.PcbDoc).
• altium_libs/ – библиотеки компонентов (субмодуль).
  Библиотеки содержат посадочные места, условные обозначения и 3D-модели (папка 3dmodels со STEP-файлами).
  Репозиторий использует git submodule для подключения библиотек – это упрощает синхронизацию с обновлениями.

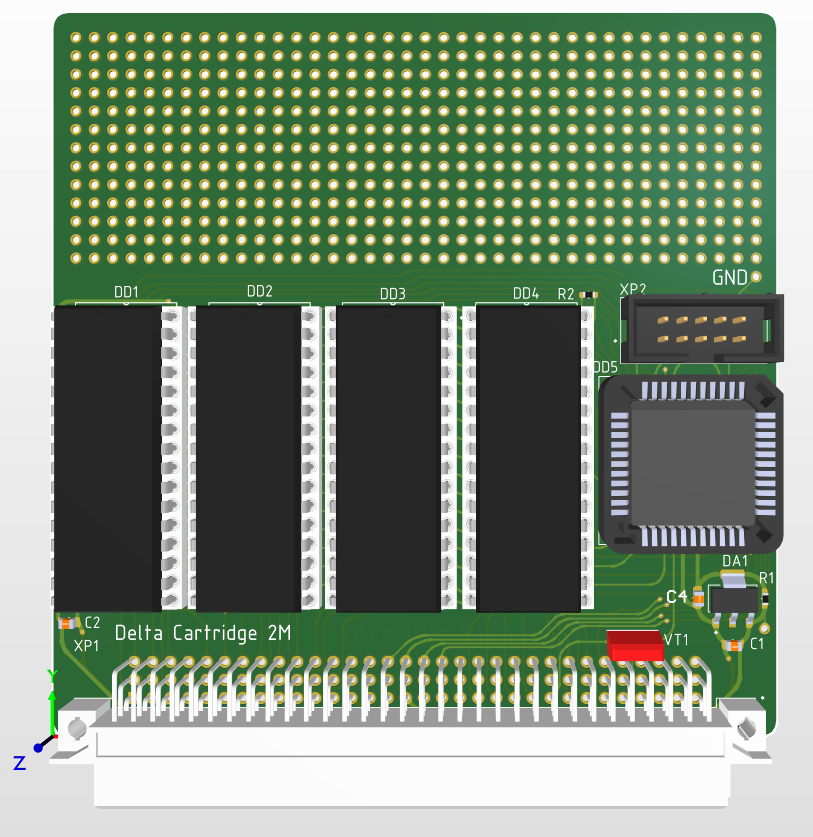

Изображения готового прототипа и модели платы можно найти в папке media.

---

Программируемая часть (FW)

Прошивка для ПЛИС написана на Verilog и предназначена для синтеза в среде Quartus (файлы проекта zx_cartridge.qpf, zx_cartridge.qsf).
Основной модуль – zx_cartridge (файл src/zx_cartridge.v).

Директория FW содержит расширенную версию прошивки, поддерживает до 2 мегабайт памяти (четыре 29040). В текушей версии прошивка помещается только в cpld с 64 ячеками. Полное описание логики работы

Директория FW_orig содержит версию прошивки для оригинальных картриджей дельты. Используется всего одна микросхема 29040 (DD1), дампы нужно склеить в один файл и залить с адреса 0x0.

Медиа

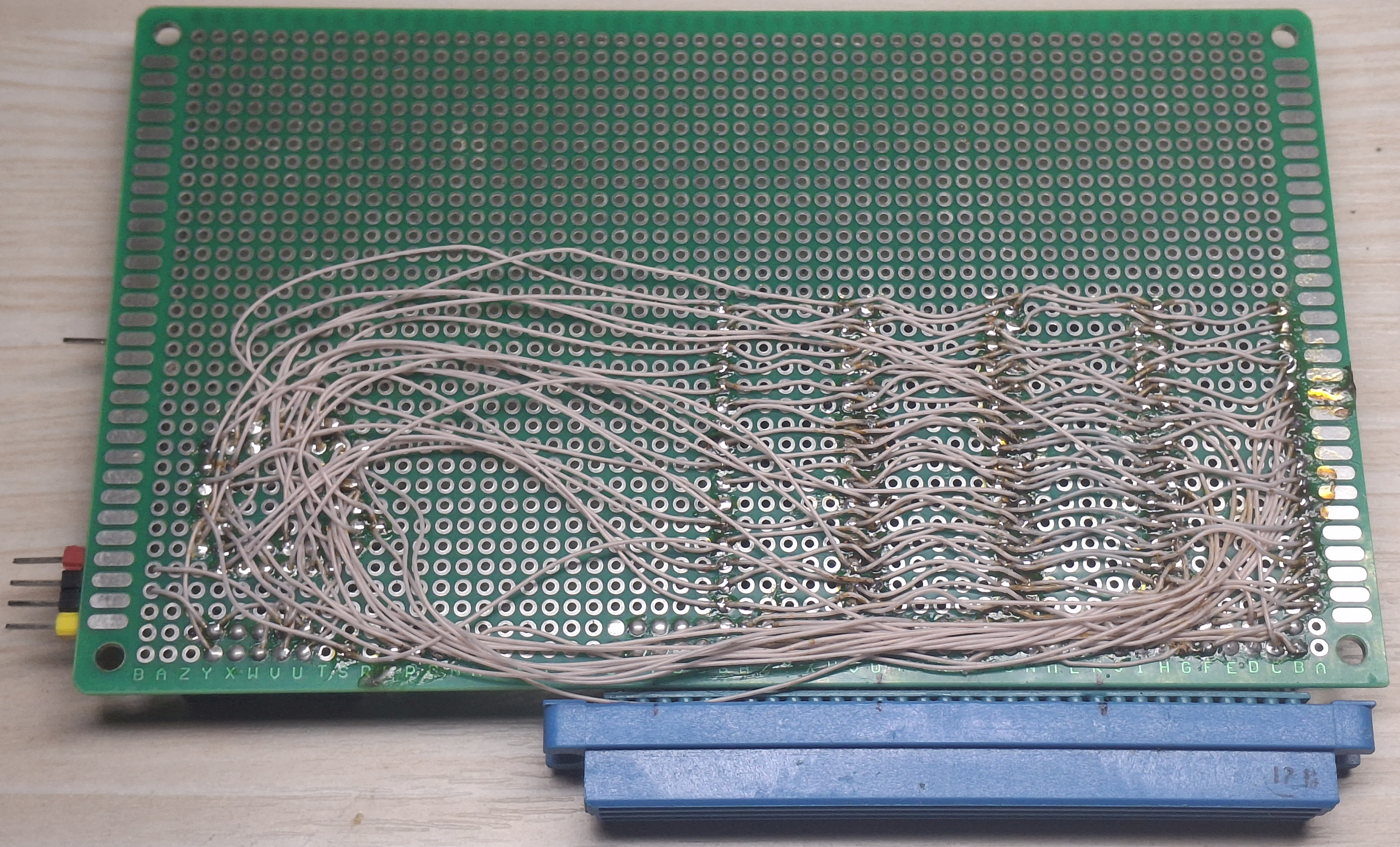

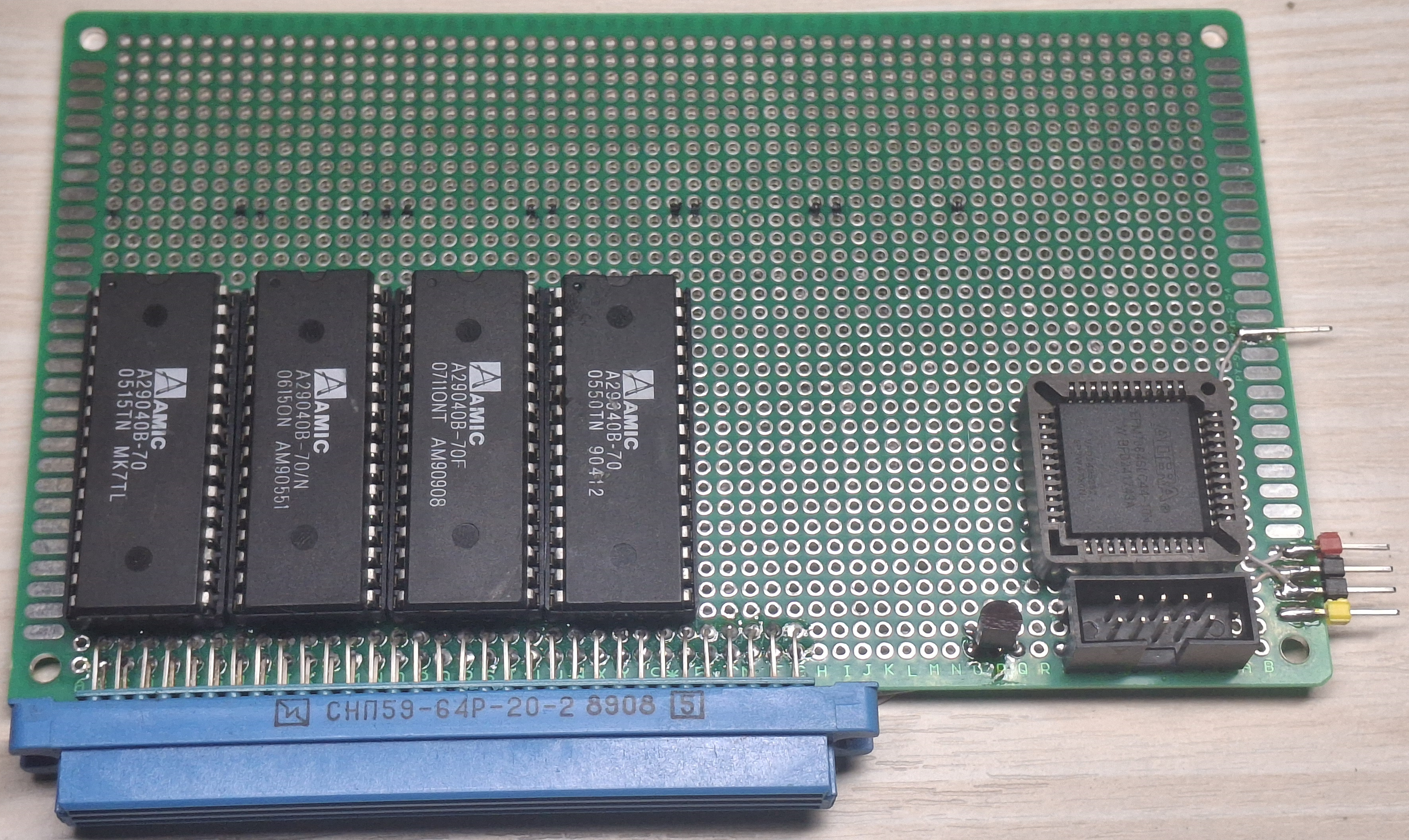

В папке media находятся фотографии платы в процессе разработки прототипа.

Благодарности

Спасибо за тест печатной платы @zcasper
