dual-rom

Требовалось разместить резервное ПЗУ именно как второй чип, а не как чип удвоенного объема. Это связано с тем, что на целевом компьютере имеется возможность обновлять BIOS средствами самого компьютера. Код системы обновления написан под определенный тип ПЗУ, а именно 28c020 - объемом 256кб. ПЗУ удвоенного объема имеют двугой device ID и соответственно обновиться не может.

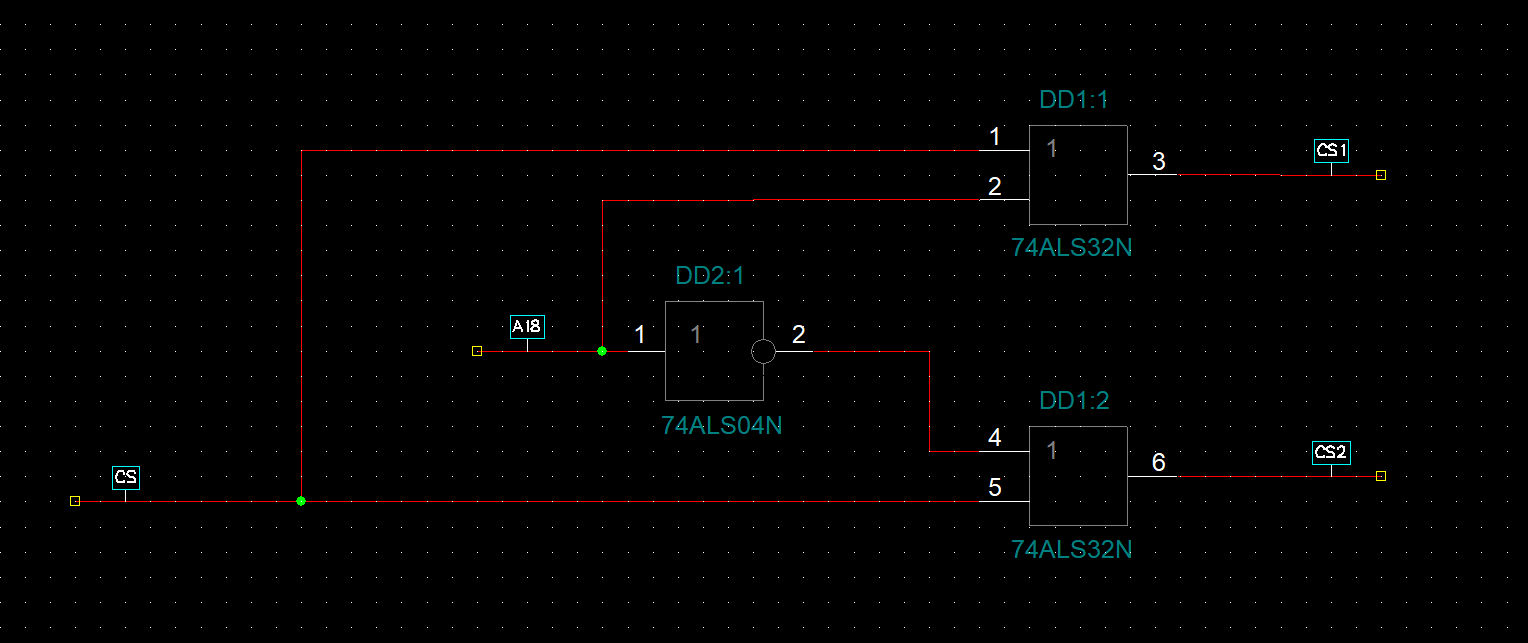

Принцип переключения построен на изменении состояния старшего адреса А18, которого нет у ПЗУ ххх020, но уже есть у ххх040. Состояние адреса переключает проброс сигнала выборки чипа CS между ними.

Перемычку на dual-rom можно не устанавливать, если предусмотрено переключение А18 на материнской плате.

Проект выполнен в p-cad 2006 sp2
