sp2000

Фирма производитель "PetersPlus" 18.12.2000г. объявила о начале разработки принципиально новой версии материнской платы компьютера Sprinter. Новое название было необходимо для того, что бы разделить понятия "плата компьютера" и "модель компьютера". Под платой надо понимать собственно плату, как железо, а под моделью компьютера надо подразумевать набор конфигураций, выполненых в ПЛИС. Новая плата теперь называется sp2000, старая плата sp97, а модель компьютера называется Sprinter.

Принципиальное отличие платы sp2000 в том, что она позволяет проводить апгрейд модели компьютера без замены платы. Это осуществляется с помощью программы запускаемой на самом Sprinter и перезаписывающей информацию в чипах платы. Стоимость подобного апгрейда будет невелика.

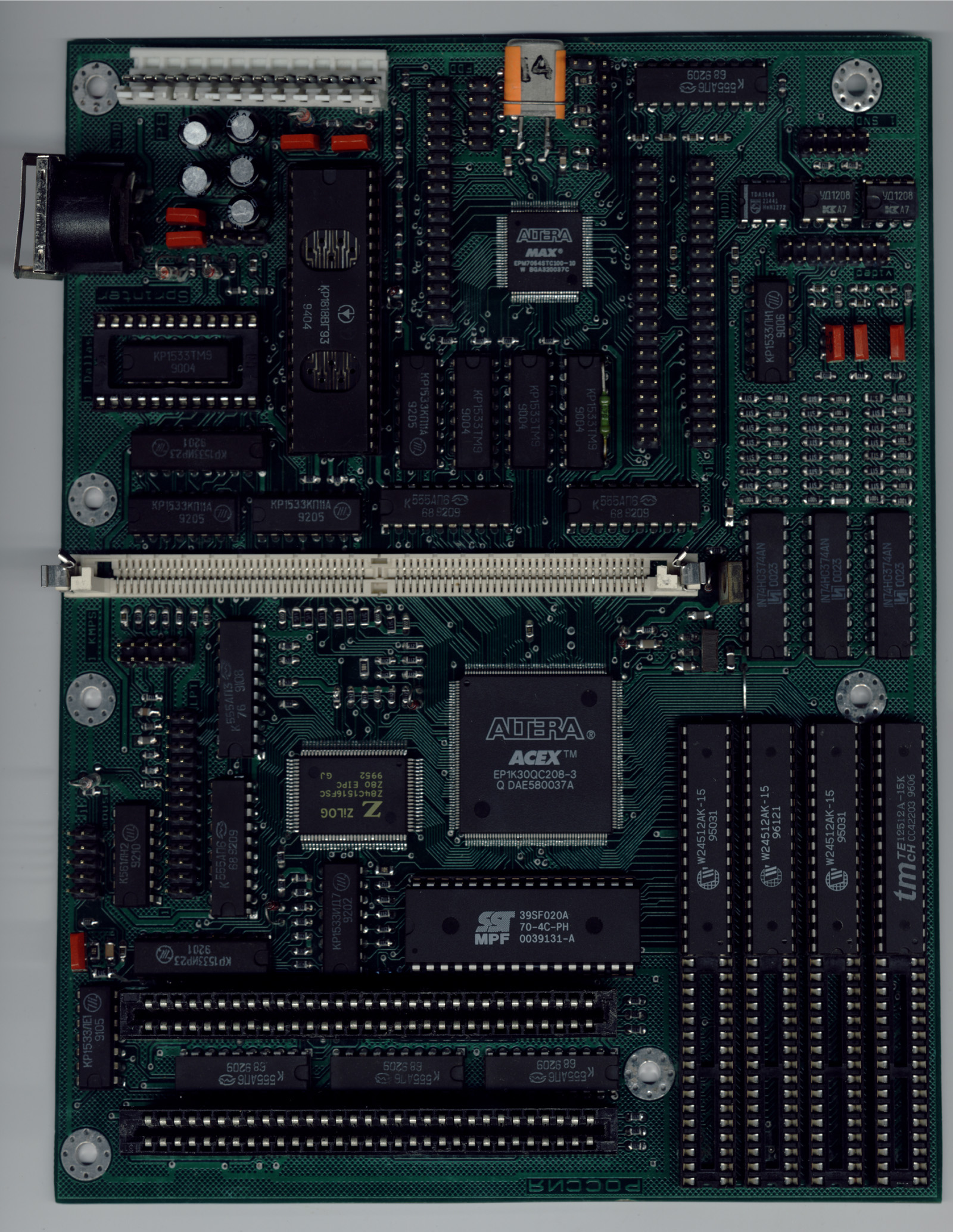

24.02.2001г. фотография платы sp2000 была опубликована на сайте (в то время http://virtuals.atlant.ru/peters/).


Чуть позднее Петерсы обнаружили, что печатная плата разведена с грубейшими ошибками. В то время изготовление плат стоило приличных денег и занимало время, а несколько десятков плат уже были на руках. Не пропадать же добру - и 17.03.2001г. они объявили о версии sp2000-light.

sp2000-light


С учетом этого, мы решили расширить линейку плат Sprinter-а и готовы предложить пользователям плату sp2000-light. Отличие от sp2000 состоит в отсутствии ISA слотов, второго IDE разъема и ограничении видео ОЗУ до 256Kb. Это позволило снизить стоимость "железа" до 85 долларов. При этом плата сохранила возможность программного апгрейда модели комьютера. Hадеемся, что новая плата сможет заинтересовать пользователей, которым Sprinter интересен в первую очередь как "продвинутый" Spectrum.

С ISA слотами понятно, второй IDE разъем и так не работал, а ограничение видео ОЗУ до 256Кб было "маркетинговым обманом", вторые 256Кб никогда и не использовались (и не используются до сих пор). По фото так же видно, что не распаяны все микросхемы ISA шины.

10.12.2001г. фирма "PetersPlus" произвела вторую партию материнских плат sp2000, скорее всего уже исправленных.

Разработчики компьютера:
- Денис Паринов: BIOS, операционная система
- Иван Макарченко: BIOS, плата, прошивки ПЛИС
Компьютер продавался не только в России,
но и во многих странах Европы, а так же в США.

В мастер-архивах найдены самые "свежие" монтажные схемы sp2000, датированные от 10.10.2002г. с несколькими доработками. К этому времени окончательно сформировалась схема компьютера, а 13.02.2003г. она была опубликована на официальном сайте под версией 1.62 и больше не изменялась.

Так же сохранились исходные файлы проекта в OrCAD с рабочим названием "SPRINT_3", датированы 05.12.2002 13:22. В файле печатной платы уже внесены изменения, которые делались навесным монтажом (перерезание дорожек, установка smd-резисторов). Эти элементы просто внесены в проект, но на плате не размещены и не разведены.


sp2000s

11.06.2003г. поступила в продажу плата sp2000s.


К этому времени начались перебои с поставками видео памяти в DIP-корпусах, но поставщик микросхем заверил, что подобрал аналог микросхем в soj-корпусах. Это привело к тому, что пришлось делать переразводку печатной платы в области видео памяти. Это не много с точки зрения современного CAD инженера, но в то время это стоило значительных усилий.

Плата sp2000s больше ничем не отличалась от предшественницы, суффикс "s" обозначал применение корпусов soj. Очевидно, что все доработки с резисторами уже были так же сюда интегрированы. CAD-файлов этой платы не сохранилось.

Выбор микросхем производителя Aliance в свою очередь привел и к значительной доработке прошивки ПЛИС, которая была направлена исключительно на борьбу с видео артефактами (мусорные точки и линии на экране, ни к каким сбоям в работе не приводившие). Так были реализованы BIOS версий 3.03 и 3.04, но официально они никогда не выходили. Хотя работы еще и велись, но с середины 2003 года весь проект "Sprinter" практически уже был остановлен.

Остановка проекта, попытки выкупа и возобновления работ

В течение 2003-2005 годов над проектом повис туман, ничего непонимающее сообщество любителей этого компьютера пыталось выяснить что происходит, с течением времени понимая, что их любимый компьютер может уйти в нибытие. Делались попытки связатья с руководителями "PetersPlus", непосредственно с разработчиками напрямую, но ясности больше не становилось. "PetersPlus" тянула время...

Наконец, 21.04.2005г. Mac Buster на страницах форума NedoPC в 10:47 сообщил следующее:

Есть новости от Петерсов. Если у кого с нервами или с сердцем не все в порядке, то лучше не читать:

Предварительная цифра по лицензии на маму и видео 280 тыс рублей. Что входит: полная информация по производству и настройке. Исходники собственного программного обеспечения (БИОС,софт и проч). Клиентская база (отгруженные и новые заявки). А также будущие клиенты (заказы продолжают поступать). Обучение настройщика железа (программирование Алтер и настройка плат). М.б. еще что забыл. Имеется 36 материнских плат, 3 платы видео. Много SMD резисторов/конденсаторов, разъемы, панели и проч. По железу еще не прикидывали сколько стоит, договоримся.

2005 год, курс доллара чуть меньше 28 рублей. Стоит ли говорить о чувствах участников сообщества... С этого момента группа NedoPC, до последнего надеящаяся о взятии на себя шевства и возобновлении работ над Спринтером, окончательно принимает решение о разработке своего собственного компьютера.

Возрождение, мастер-архивы

Фирма "PetersPlus" не смогла никому продать проект. Неизвестно, были ли попытки продажи зарубежным партнерам, но спустя 2 года, а именно 01.02.2007г. Иван Мак, главный разработчик, объявил о том, что фирма "PetersPlus" передала ему все наработки по этому компьютеру и теперь он готов со временем открыть проект. Бесплатно. На форуме zx-pk пост об этом появился 03.02.2007г. Началась долгая работа над разбором файловых завалов для того, что выложить общественности только то, что необходимо.

Все архивы, которые были выложены Иваном Мак, мы называем мастер-архивами. Это основной и единственный оригинальный источник информации по проекту. Других нет и вероятно уже не будет, всё собрано здесь. Иван для этого создал домашнюю страничку http://winglion.spb.ru, а затем http://sprinter.winglion.ru и периодически пополнял ее.

На заметку

C течением времени файлы с нее каким-то образом "терялись" (возможно удалялись хостером и/или текущим владельцем домена). Так, сообществом Sprinter Team была "пересоздана" эта страничка по новому адресу https://winglion.sprinter.ru и дополнена до максимального наполнения, которое там когда-либо было (благодаря https://web.archive.org и разным пользователям, в разное время сохранившим эти архивы).

Таким образом, примерно к 2009 году было всё открыто и выложено. Так же в течение этого времени распродавались остатки еще оригинальных печатных плат, их было не очень много, буквально десяток-два разных версий.

sp2003s

После открытия проекта в мастер-архивах была обнаружена "новейшая" версия платы под рабочим названием "SPRIN_3M", которая никогда не выпускалась и не публиковалась.


К всеобщему удивлению были так же обнаружены готовые гербер-файлы для производства печатных плат. На основе выложенной информации loxiс выпустил небольшую партию печатных плат, попутно описывая процесс сборки на форуме zx-pk.

sp2016s

В завершение вышесказанного в 2016 году был представлен первый новодел классической платы Спринтера с небольшими, но очень важными изменениями и дополнениями.


После отрисовки платы и схемы оригинальной версии компьютера, я решил внести небольшие правки косметического характера, а по сути часть выводных резисторов заменил на SMD размера 0805, уменьшил размер SMD конденсаторов с 1206 на 0805. Кроме того разъем для AT блока питания был заменен на разъем для ATX блоков питания, изменена схема формирователя питания на 3.3В и 2.5В. Убран стабилизатор напряжения для ВГ93, кварцевый резонатор был заменен на кварцевый генератор в SMD исполнении размером 5070. В формирователе звука танталовые конденсаторы были заменены на электролитические. Кроме того были небольшие изменения в трассировке платы и изменен тип заливки с сетки на сплошную. В 2017 году внес еще одно изменение, добавлено посадочное место для разъема PS2 клавиатуры.

Mick

Подробнее на странице проекта: http://micklab.ru/ZX%20Spectrum/Sprinter2000.htm
