54М-1

Российский клон компьютера ZX Spectrum

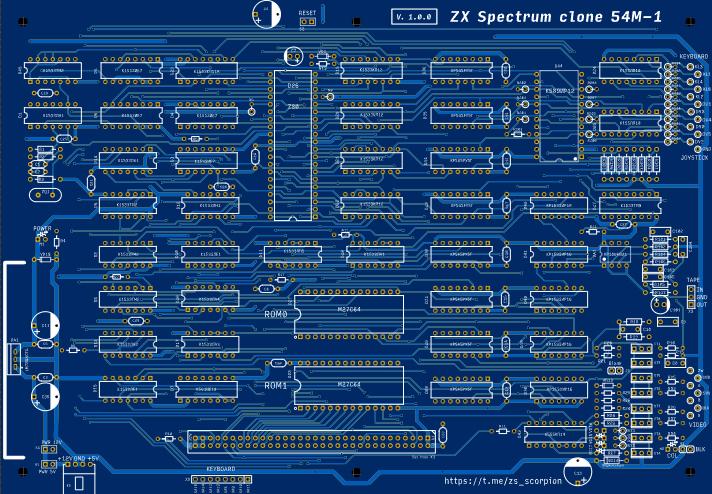

Данная реплика восстановлена по известным схемам, которые были найдены на форуме zx-pk.ru. К сожалению, в более-менее нормальном качестве удалось найти только фотографии с верхней стороны печатной платы. Нижнюю сторону пришлось трассировать заново.

Есть несколько вариантов данной схемы. Эта более поздняя, с дополнительной микросхемой ТМ2, для возможности использования кварцевого резонатора на 14МГц. Схема так же содержит параметрический стабилизатор на микросхеме КР142ЕН5 (LM7805). Диоды VD5-VD12 в оригинале расппаиваются на плате клавиатуры. Я их разместил на обратной стороне основной платы в корпусах SMD, так же добавил разъем X8 для подключения клавиатуры. При желании, можно не запаивать не то и не другое и подключаться напрямую к контактам системного разъема. Системный разъем так же заменен с оригинального ГРПМ1-61 на современный 64-пиновый.
