README.md

54М-1

Российский клон компьютера ZX Spectrum

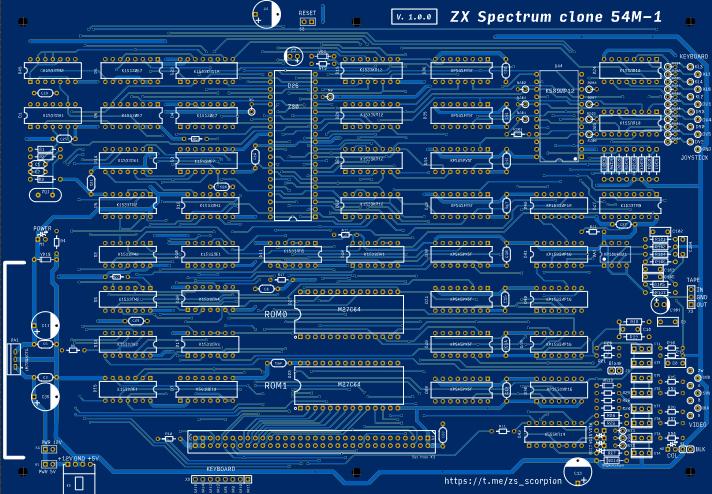

Данная реплика восстановлена по известным схемам, которые были найдены на форуме zx-pk.ru. К сожалению, в более-менее нормальном качестве удалось найти только фотографии с верхней стороны печатной платы. Нижнюю сторону пришлось трассировать заново.

Есть несколько вариантов данной схемы. Эта более поздняя, с дополнительной микросхемой ТМ2, для возможности использования кварцевого резонатора на 14МГц. Схема так же содержит параметрический стабилизатор на микросхеме КР142ЕН5 (LM7805). Диоды VD5-VD12 в оригинале расппаиваются на плате клавиатуры. Я их разместил на обратной стороне основной платы в корпусах SMD, так же добавил разъем X8 для подключения клавиатуры. При желании, можно не запаивать не то и не другое и подключаться напрямую к контактам системного разъема. Системный разъем так же заменен с оригинального ГРПМ1-61 на современный 64-пиновый.

Информация по данному клону на форумах:

zx-pk.ru

ruecm.forum2x2.ru

Особенности:

  • Z80 CPU на чатоте 3,5МГц
  • Одно поле памяти 48k на микросхемах DRAM КР565РУ5.


Принципиальная схема

Монтажная схема

Чат Scorpion ZS & Ленинград в Telegram

Внимание!

  • Рабочий экземпляр, на данной плате, пока никто не собрал.
  • В первой версии платы (v1.0.0) у микросхем D24 и D25 (ЛП10) перепутаны выводы питания 8 и 16. Проще всего, отогнуть данные выводы у микросхем и не запаивать их в отверстия, а подвести питание правильно отрезками провода МГТФ. Ошибку обнаружил VGalex.
