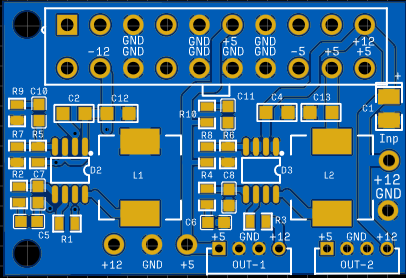

ATXMod2 для Sprinter-а

Модуль питается от +12В и вырабатывает напряжения +5В, -12В и опционально -5В.

Предназначен для установки на место разъема ATX, или на ответную часть разъема, для питания любительского персонального компьютера Sprinter.

Модуль можно использовать и в других аналогичных конструкциях, например, для питания новодельных копьютеров Орион-ПРО и Радио-86РК, с разъемами ATX.

Ток по каналу +12В определяется используемым источником питания, рекомендуется использовать источник с током до 3,4А (мощностью около 50Вт). Ток по каналу -12В, до 1А, по каналу 5В до 3А.

Выходной ток по -5V ограничивается используемым регулятором и его площадью охлаждения, около 280мА.


Исходники

Готовые схемы

Герберы

В настоящий момент, платы модуля заказаны, модуль в работе не проверен.
