Модуль для питания компьютера Sprinter от 12В.
9 Commits 2 Branches 4 Tags 2.4 MiB
SVG 100%
e7cf60c9bd
Go to file
Roman Boykov e7cf60c9bd
Update README.md
Fix readme
2022-10-09 22:22:50 +03:00
Export New Power connector, like on old HDD. Power-Good sygnal. 2022-10-09 22:19:12 +03:00
Gerbers New Power connector, like on old HDD. Power-Good sygnal. 2022-10-09 22:19:12 +03:00
Sources New Power connector, like on old HDD. Power-Good sygnal. 2022-10-09 22:19:12 +03:00
LICENSE Initial commit 2022-09-08 19:51:06 +03:00
README.md Update README.md 2022-10-09 22:22:50 +03:00

README.md

ATXMod2 для Sprinter-а

Модуль питается от +12В и вырабатывает напряжения +5В, -12В и опционально -5В.

Предназначен для установки на место разъема ATX, или на ответную часть разъема, для питания любительского персонального компьютера Sprinter.

Модуль можно использовать и в других аналогичных конструкциях, например, для питания новодельных компьютеров Орион-ПРО и Радио-86РК, с разъемами ATX на плате.

Ток по каналу +12В определяется используемым источником питания, рекомендуется использовать источник с током до 3,4А (мощностью 25..50Вт). Ток по каналу -12В, до 0.5А, по каналу 5В до 3А.

Выходной ток по -5V ограничивается используемым регулятором и его площадью охлаждения, это около 280мА. При использовании в компьютере Sprinter, стабилизатор D1 устанавливать не нужно, если все необходимое уже установлено на плате самого Sprinter-а.


Исходники

Готовые схемы

Герберы

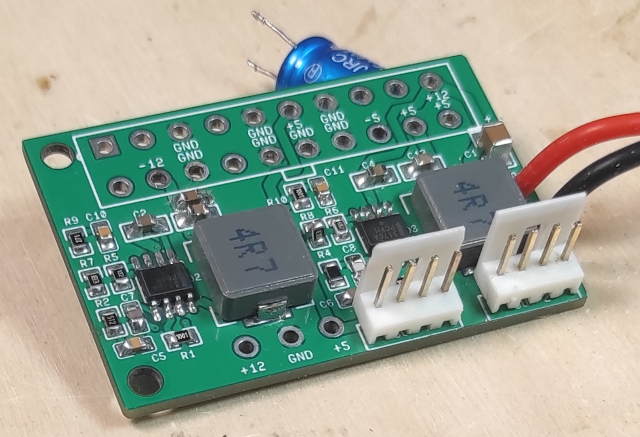

В настоящий момент, платы модуля v1.0.0 получены, изготовлены тестовые образцы. Испытаны. image

По результатам испытаний, выполнены небольшие даработки, которые должны улучшить работу модуля. Добавлено формирование сигнала Power-Good. Текущая версия v1.0.1a, пока не тестировалась, заказаны платы.
