Компьютер радиолюбителя "Электроника КР-04".
2 Commits 1 Branch 2 Tags 23 MiB
SVG 100%
ab3ad6bcd9
Go to file
Roman Boykov ab3ad6bcd9 Первоначальный вариант
2021-12-05 02:44:13 +03:00
Export Первоначальный вариант 2021-12-05 02:44:13 +03:00
Sources Первоначальный вариант 2021-12-05 02:44:13 +03:00
LICENSE Initial commit 2021-12-05 02:16:05 +03:00
preview.png Первоначальный вариант 2021-12-05 02:44:13 +03:00
README.md Первоначальный вариант 2021-12-05 02:44:13 +03:00

README.md

Электроника КР-04

Схема и печатная плата, компьютера радиолюбтеля "Электроника КР-04".

Проект разработан в среде EasyEDA. Схема воссоздана по сканам схемы из инструкции, . Далее, схема была скорректирована реверсом фотографий реальной платы ревизии 7, . В схеме исправлен рядо неточностей. В процессе реверса, получена печатная плата, практически идентичная исходной, на сколько возможно было ее повторить по фото с искажениями перспективы. Шаг выводов микросхем и разъемов 2.54мм, основная сетка расположения элементов 1,27мм. Ширина дорожек питания, в основном, 1,4мм.

Исходники

Готовые схемы

Тема по данному компьютеру на форуме zx-pk.ru

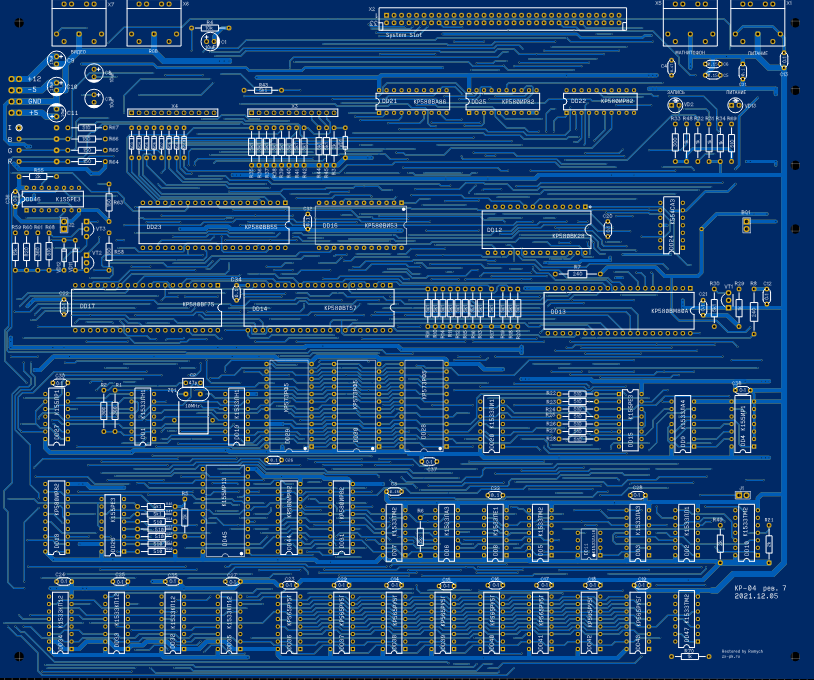

2D-View
