Электроника КР-04

Схема и печатная плата, компьютера радиолюбтеля "Электроника КР-04". Компьютер выпускался Ульяновским радиоламповым заводом в 1990г.

Характеристики

  • Процессор: К580ВМ80А 2.5 МГц
  • RAM: 64 Кб
  • ROM: 6 Кб
  • Графические режимы: 480x224 ч/б, 240x224 4-х цветный с палитрой из 64 цвета.
  • Текстовые режимы: 60x28 ч/б, 30x28 4-х цветный
  • Звук: На таймере К580ВИ53

Проект

Проект разработан в среде EasyEDA. Схема воссоздана по сканам схемы и инструкции из темы форума phantom.sannata.org, представлеными пользователями Blazer и viktstep. Далее, схема была скорректирована реверсом фотографий реальной платы ревизии 7, представленой пользоватедлем VovanRK86 в теме форума zx-pk.ru. В схеме исправлен ряд неточностей. В процессе реверса, получена печатная плата, практически идентичная исходной, на сколько возможно было ее повторить по фото с искажениями перспективы. Шаг выводов микросхем и разъемов 2.54мм, основная сетка расположения элементов 1,27мм. Ширина дорожек питания, в основном, 1,4мм.

Исходники

Готовые схемы

Тема по данному компьютеру на форуме zx-pk.ru

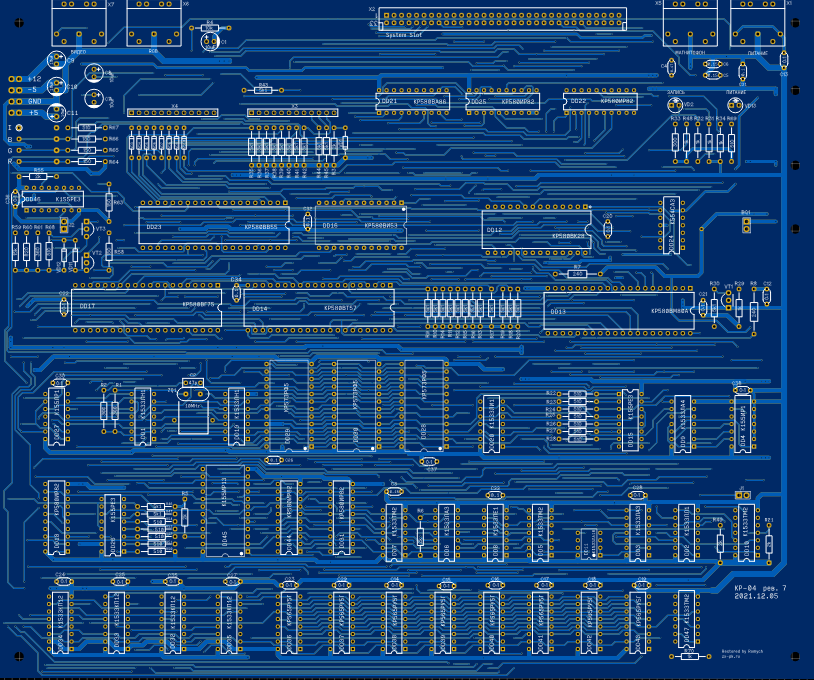

2D-View
