Sprinter Wi-Fi

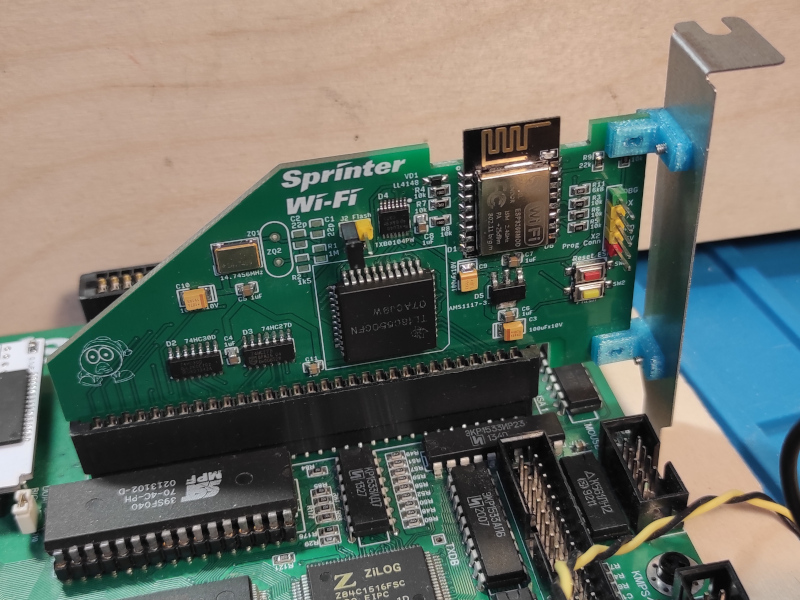

Проект ISA-8 платы для подключения Wi-Fi модуля ESP8266 к персональному любительскому компьютеру Sprinter.

Программное обеспечение, в настоящее время, в разработке.

Принципиальная схема

Монтажная схема

Спринтер в Телеграм

Спринтер в Web

Часто, модули с Ali идут без прошивки ESP-AT. В таком виде карта Sprinter Wi-Fi работать не будет, модуль ESP нужно прошить. Инструкция в документе.

Изменения

• v1.0.3 Устранена ошибка с перепутанными сигналами RTS и CTS. В документе описано, как это исправить на старых версиях платы.
• v1.0.4 Добавлен контакт VCC на разъеме X2 для подачи напряжения 5В при программировании ESP через внешний USB-TTL UART адаптер.
• v1.0.5 Косметические изменения для удобства пайки.
