Персональная ЭВМ "Океан-240.2"
| Docs | ||
| EasyEDA | ||
| Export | ||
| Gerbers | ||
| KiCAD | ||
| ROMs | ||
| LICENSE | ||
| preview.png | ||
| README.md | ||
Компьютер "Океан-240.2"

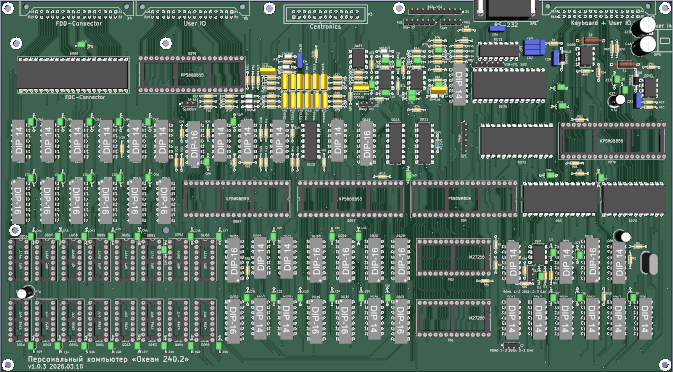

Схема и печатная плата новодела компьютера "Океан-240.2". Разработана на основе информации из журнала МПСС и на основе схем, чертежей, правок пользователей форума zx-pk.ru (L Juriy, tnt23, ivagor и других).
Основные характеристики
| - | - |
|---|---|
| Разрядность, бит | 8 |
| Быстродействие (рег. — рег.), операций/с | 600 000 |
| Емкость ОЗУ, К байт | 128/512 |
| Емкость РПЗУ, К байт | 16 |
| Монитор (серийный цветной): | |
| в монохромном режиме | 20 строк по 64 символа |
| в цветном режиме (4 цвета) | графическое поле 256x256 |
| Клавиатура | алфавитно-цифровая с контроллером на КМОП ИС |
| Интерфейс: | |
| последовательный | RS232 |
| три параллельных программируемых канала | КР580ВВ55 |
| интерфейс печатающего устройства | ИРПР |
Программное обеспечение: монитор с графическими функциями, интерпретатор Бэйсик, квазидисковая операционная система, совместимая с CP/M.
Автор ПЭВМ - Д. А. Тилинин
Файлы для производства печатной платы
Изменения
- В версии v1.0.1, Дизассемблированы обе микросхемы ПЗУ, на основе информации из полученных исходников, немного скорректирована схема и печатная плата.
- В версии v1.0.2, Микросхемы DD5 и DD22 на схемах и шелке KiCAD, ошибочно отмечены как ЛИ1. Ошибку заметил при сборке felix.
- В версии v1.0.3, Исправлены ошибки предыдущей версии. Документация в папке Export и герберы сгенерированы в KiCAD. Версия EasyEDA больше не будет дорабатываться.
