README.md

Компьютер "Океан-240.2"

Схема и печатная плата новодела компьютера "Океан-240.2". Разработана на основе информации из журнала МПСС и на основе схем, чертежей, правок пользователей форума zx-pk.ru (L Juriy, tnt23, ivagor и других).

Основные характеристики

- -
Разрядность, бит 8
Быстродействие (рег. — рег.), операций/с 600 000
Емкость ОЗУ, К байт 128/512
Емкость РПЗУ, К байт 16
Монитор (серийный цветной):
в монохромном режиме 20 строк по 64 символа
в цветном режиме (4 цвета) графическое поле 256x256
Клавиатура алфавитно-цифровая с контроллером на КМОП ИС
Интерфейс:
последовательный RS232
три параллельных программируемых канала КР580ВВ55
интерфейс печатающего устройства ИРПР

Программное обеспечение: монитор с графическими функциями, интерпретатор Бэйсик, квазидисковая операционная система, совместимая с CP/M.

Автор ПЭВМ - Д. А. Тилинин

Исходники

Готовые схемы

Прошивки для микросхем ПЗУ

Файлы для производства печатной платы

Темы на форуме zx.pk.ru

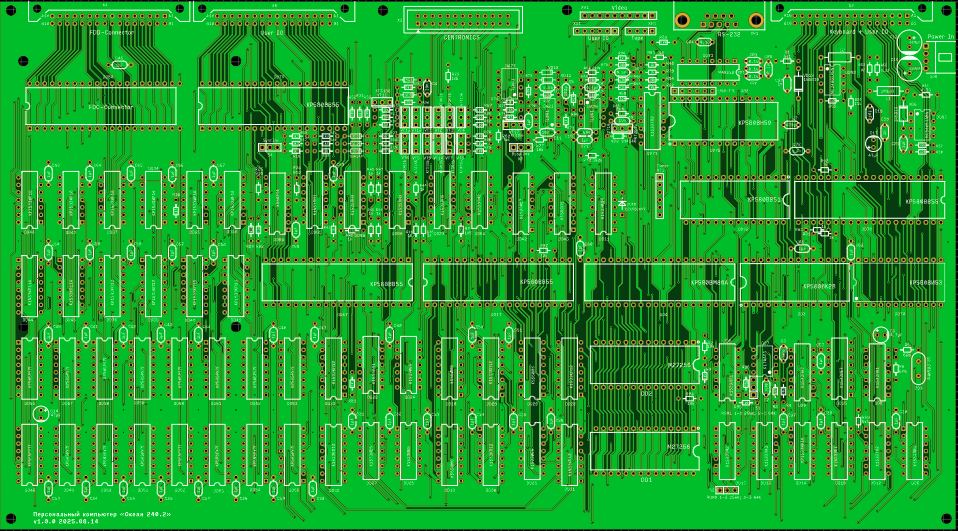

Render

Изменения

  • В версии v1.0.1, Дизассемблированы обе микросхемы ПЗУ, на основе информации из полученных исходников, немного скорректирована схема и печатная плата.
