SIMM-30

Печатная плата для модуля памяти ретро компьютеров

Переходные отверстия контактных площадок SIPP ready - можно установить угловые круглые штыри, а на материнскую плату обычные цанговые панели. Проект выполнен в pcad 2006 sp2.

Особенности:

• SMUC не будет правильно работать с модулем simm30-1x-1M, ему нужны модули с типом памяти simm30-8x-1M;
• толщина платы должна быть тоньше стандартных 1.6мм, т.к. она не будет входить в разъем. Оптимальная толщина 1.4мм, но не все производители печатных плат могут изготавливать такие. Можно изготавливать 1.2мм, в случае если такая плата будет "неконтачить" в разъеме, можно напаять немного олова на все контактные площадки. Вариант проще - поместить с одной стороны полоску бумаги;

Модуль представлен в трех вариантах:

• 1мб, на одной микросхеме памяти 1M x 16, типа GM71C18163C

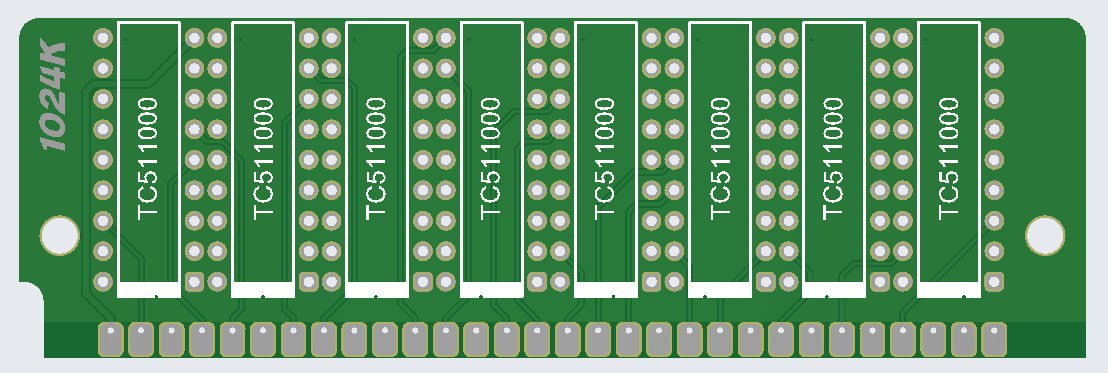

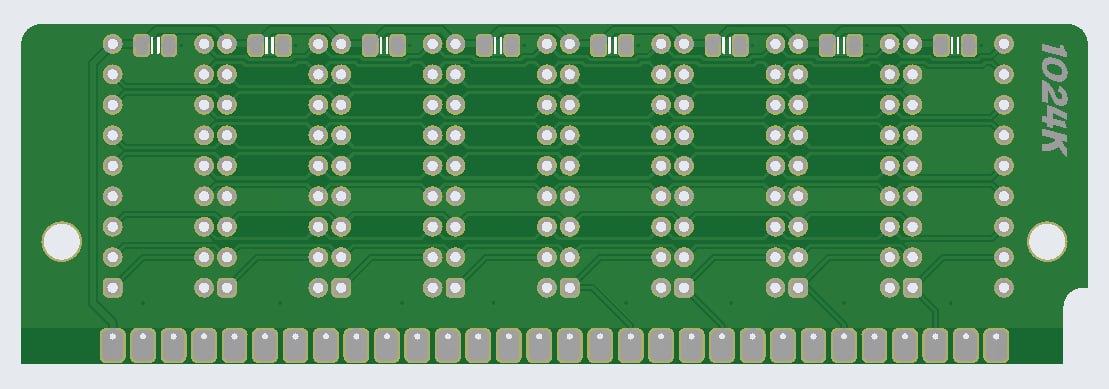

• 1мб, на восьми микросхемах памяти 1M x 1, типа TC511000P

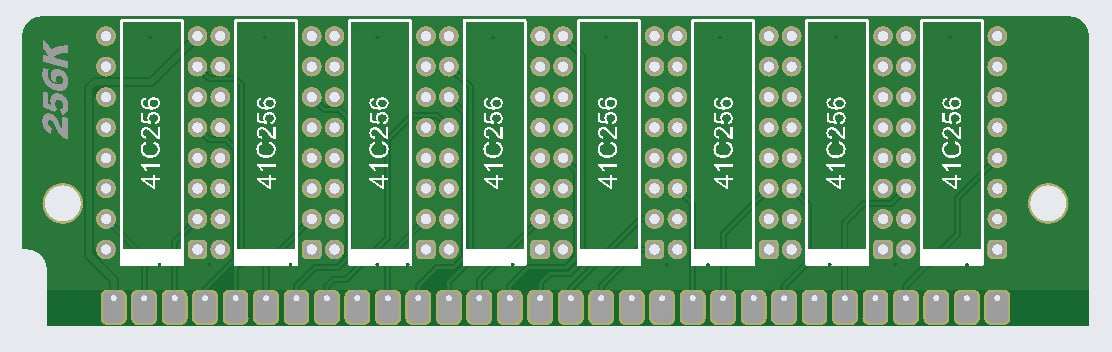

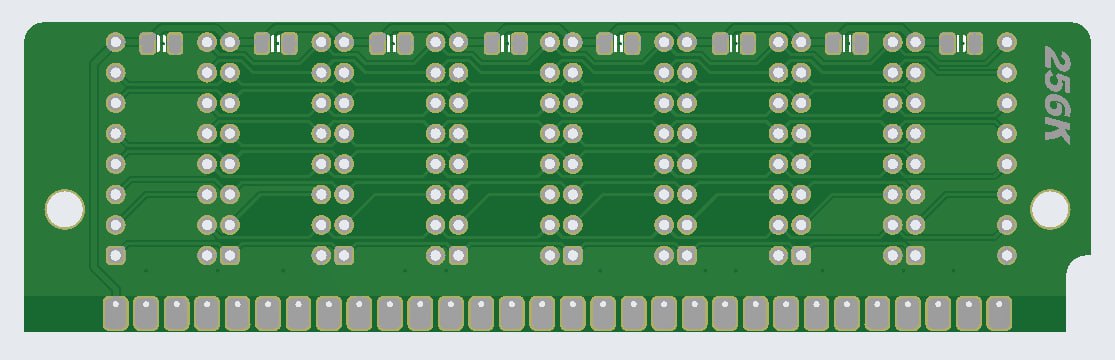

• 256кб, на восьми микросхемах памяти 256K x 1, типа TMS4256, KM41C256, 565РУ7
